CNC shield Uno R3 bord 4 x DRV8825 driver kit voor 3D-printer-Snelle verzending

Description

– CNC Shield Board

Versie: 3.0
Kleur: Rood
Afmetingen (L * B * H): 68 x 53 x 18 mm
Voltage: DC 12 ~ 36 V

Kenmerken:

• Compatibel met verwijderbare A4988 of DRV8825 stepper drivers.
• Uitbreidingsbord voor snijmachines en 3D-printers.
• Compatibel met GRBL 0.8 (open source firmware voor het omzetten van G-code naar stepper signalen).
• PWM-spindel- en richtingpennen, 4-assige ondersteuning (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige vierde as uitvoeren met aangepaste firmware).
• Compact ontwerp met aansluiting voor stepper motors via 4-pin molex connectoren of soldeerpunten.
• Dit is een ongeassembleerde kit, basis soldeervaardigheden zijn vereist.

– DRV8825 Stappenmotoraandrijving

De module heeft een pinout die bijna identiek is aan die van de A4988, waardoor deze kan worden gebruikt als een hogere prestatie vervanger in veel toepassingen. De DRV8825 heeft een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en ondersteunt zes micro-resoluties (tot 1/32 stap).

Werkt met 8,2 – 45V en kan tot ongeveer 1,5A per fase leveren zonder extra koeling (tot 2,2A met voldoende koeling).

Kenmerken:

• Eenvoudige stap- en richtingbesturingsinterface.
• Directe aansluiting op 3.3V en 5V systemen.
• Ondersteunt thermische uitschakeling, overspanning en onderspanning.
• Ondersteuning voor kortsluit- en kortbeveiliging.
• Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap.
• 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer.
• Verstelbare stroomregeling met potentiometer voor maximale stroomuitgang.
• Intelligente snijcontrole die automatisch de juiste afbraakmodus selecteert.
• Maximale voedingsspanning van 45V.
• Ingebouwde regelaar (externe logische spanning vereist).

– Uno R3 Bord

MCU: ATmega328
Kloksnelheid: 16 MHz
USB-interface: ATmega16U2
Bedrijfsspanning: 5 V
I/O pin uitgangsstroom: 40 mA max
3.3 V uitgangsstroom: 150 mA max
Digitale I/O-pins: 14 (waarvan 6 met PWM-capaciteit)
Analoge ingangspennen: 6
EEPROM: 1 kB
Statisch RAM (SRAM): 2 kB
Flash-geheugen: 32 kB
Afmetingen (L * B * H): 68 x 53 x 10 mm

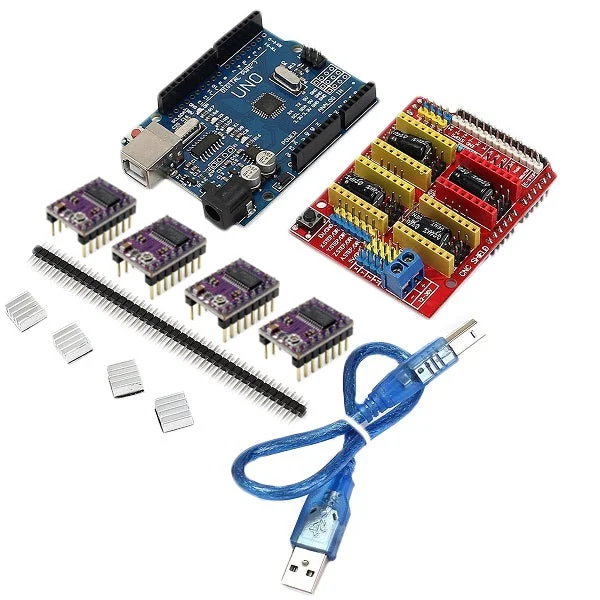

Pakket inbegrepen:

• 1 x Uno R3 bord
• 1 x CNC Shield Board
• 4 x DRV8825 stappenmotoraandrijving
• 4 x warmtebak
• 1 x USB-kabel
• 1 x 40-pins rodennaalden
