CNC controller voor 3-assige machines-Snelle verzending

Description

Beschrijving:- Deze CNC-controller is geoptimaliseerd op zowel software- als hardwaregebied ten opzichte van de vorige versie.
– De controleperiode van elke locatie bedraagt slechts 4 milliseconden, wat zorgt voor een hoge precisie.
– De maximale outputfrequentie per as is 500KHz, met een instelbare pulsbreedte. Ondersteunt zowel stappenmotoren als servomotoren. Het systeem maakt gebruik van een ARM+FPGA ontwerparchitectuur, waarbij de ARM de gebruikersinterface en code-analyse verzorgt, en de FPGA de onderliggende algoritmes en puls generatie beheert.

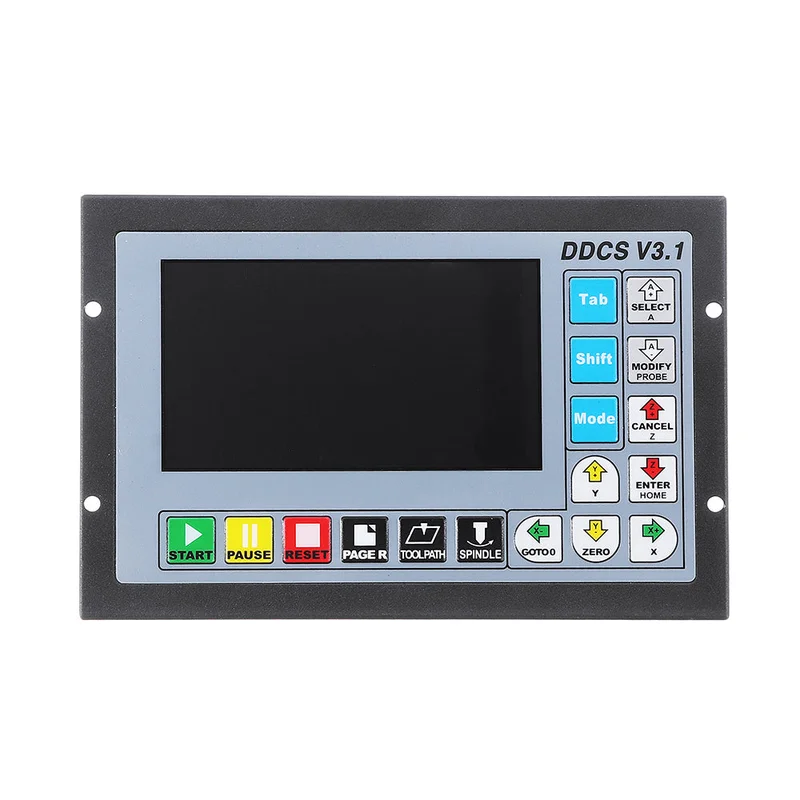

– Het ontwerp is doordacht, de controle is betrouwbaar en de bediening is eenvoudig. De lay-out van het bedieningspaneel is logisch, met 17 knoppen voor veelvoorkomende offline operaties. Ondersteunt de veelzijdige FANUC compatibele is deze controller zo aantrekkelijk?- Bedien de machine met deze controller zonder :Modelnummer: DDCSV3.1Aantal assen: 3 (X, Y, Z)Afmetingen: 191 x 128 x 5 mmToepassing: CNC graveermachine en CNC freesmachinesProductprestaties:1. 16-kanaals optokoppelaar voor isolatie van de digitale ingangen;
2. 3-kanaals optokoppelaar voor isolatie van de digitale uitgangen;
3. 1 kanaal 0-10V analoge uitgang voor spindelsnelheidsregeling (kan worden aangepast naar PWM-uitgang);
4. Ondersteunt tot 4 kanalen voor stappenmotorbesturing, met een maximale pulsoutput van 500KHz per kanaal;
5. ARM9 hoofdbesturingschip;
6. FPGA algoritmechip;
7. 17 bedieningsknoppen;
8. Voeding: 24V met een minimale stroomcapaciteit van 0.5A;
9. Ondersteunt USB voor het lezen van G-commando’s, bestandsgrootte is niet vereist;
10. Voorzien van een MPG-interface voor universele handbedieningen;
11. Ondersteunt handmatige jog- en koppeloperaties via het paneel;
12. Ondersteunt snelle toewijzing van loopposities;
13. Ondersteunt meerdere coördinatensystemen (automatisch opslaan na uitschakeling);
14. Ondersteunt de functie voor het opslaan van onderbrekingen (automatisch opslaan bij pauzeren tijdens gebruik, automatisch opslaan na uitschakeling);
15. 5-inch TFT-scherm met een resolutie van 480 x 272;
16. Behuizing van plaatmetaal;
17. Speciaal verwisselbaar aansluitblok;
18. Stappenmotorbesturingssignaal gewijzigd naar differentiële output;
19. Dubbele voeding, interne circuitoptimalisatie voor sterke isolatie, wat de stabiliteit aanzienlijk in de verpakking:1 x CNC-controllerMeer details:
