Description

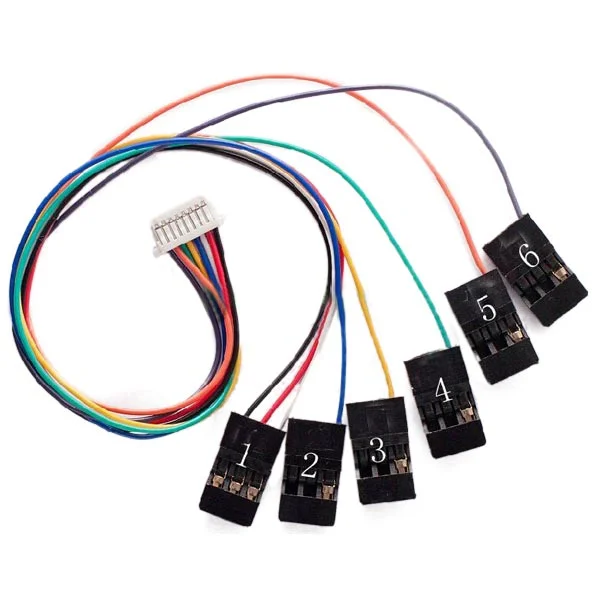

CC3D Flight Controller 8-Pin Verbindingskabel Set voor OntvangerpoortBeschrijving:Artikelnaam: CC3D Kabel Set
| Kleur | Functie | JST-SH Pin | Servo Connector Plug |
| Zwart | Aarde | 1 | 1 |
| Rood | Voeding naar RC RX- (VCC Ongereguleerd) 4.8V-15V | 2 | 1 |
| Wit | PWM signaal 1 of gecombineerd PPM | 3 | 1 |
| Blauw | PWM signaal 2 | 4 | 2 |
| Geel | PWM signaal 3 of PWM uitgangskanaal 7 | 5 | 3 |
| Groen | PWM signaal 4 of PWM uitgangskanaal 8 | 6 | 4 |
| Oranje | PWM signaal 5 of PWM uitgangskanaal 9 | 7 | 5 |
| Purper | PWM signaal 6 of PWM uitgangskanaal 10 | 8 | 6 |
| Zwart | 1 | Aarde | Aarde | Aarde | Aarde |
| Rood | 2 | 4.8V-15V | Voeding uit (VCC Ongereguleerd) | Voeding uit (VCC Ongereguleerd) | Voeding uit (ongereguleerde spanning) |
| Blauw | 3 | 3.3V | TX | SCL | |
| Oranje | 4 | 3.3V (5V Tolerant) | RX | SDA | TX (signaal) |
Pakket inbegrepen:1 x CC3D kabel set
