Description
Beschrijving:

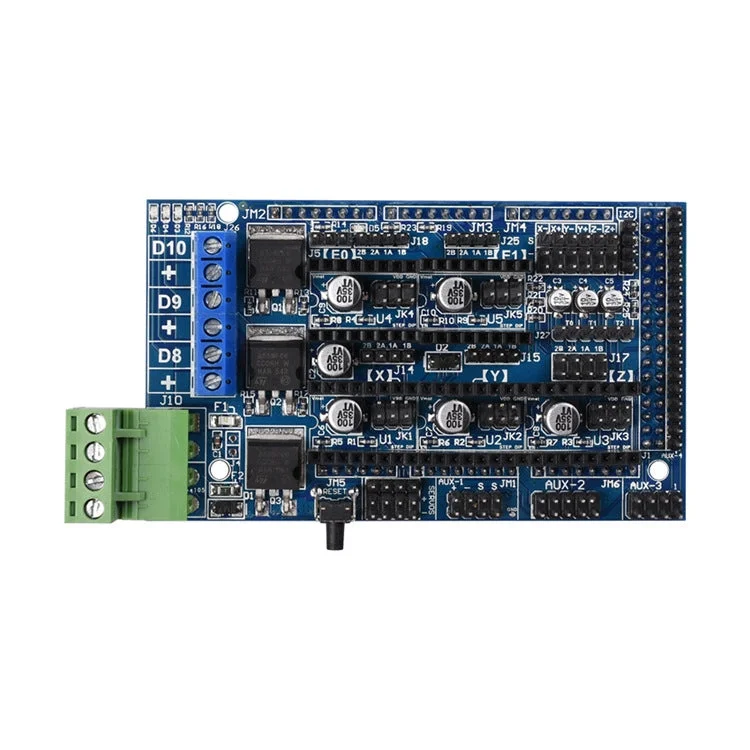

Deze besturingskaart is ontworpen voor gebruik met RAMPS 1.5. Het vervangt de originele plug-in MOS-buis door een patch-type MOS-buis, wat het probleem van de plug-in MOS-buis oplost. Dit ontwerp neemt minder ruimte in beslag en verbetert de warmteafvoer, wat de stabiliteit en esthetiek van de kaart ten goede komt.
Met meerdere uitgebreide interfaces en vervangbare onderdelen biedt de RAMPS 1.5 krachtige upgrademogelijkheden en schaalbare modulariteit. De controllerkaart kan worden gebruikt wanneer de pennen aan de achterkant zijn verbonden met de Mega en de voorkant is aangesloten op de stappenmotoraandrijvingen.
Kenmerken:
- Kan worden aangesloten op LCD en andere componenten.
- Bevat uitvoeringen voor verwarmers en ventilatoren met MOSFET en 3 thermistorinterfaces.
- 5A aanvullende beveiliging en bescherming van componenten.
- Het verwarmde bed ondersteunt extra 11A-zekeringen.
- Compatibel met 5 Pololu stepper drive boards.
- Ontwerp van Pololu plaat pin socket voor eenvoudige vervangbaarheid of verwijdering.
- I2C en SPI-pinnen beschikbaar voor toekomstige uitbreiding.
- Servokoppelingen voor het aansluiten van eindaanslagen, motoren en LED’s, met vergulde connectoren en een nominale stroom van 3A.
- LED-indicator die oplicht wanneer de verwarming actief is.
- Ondersteunt 2 motoren voor aansluiting op Z-as van Prusa Mendel.
Pakket inbegrepen:
- 1x RAMPS 1.5 besturingskaart
- Enkele jumper caps
Afbeeldingen:
