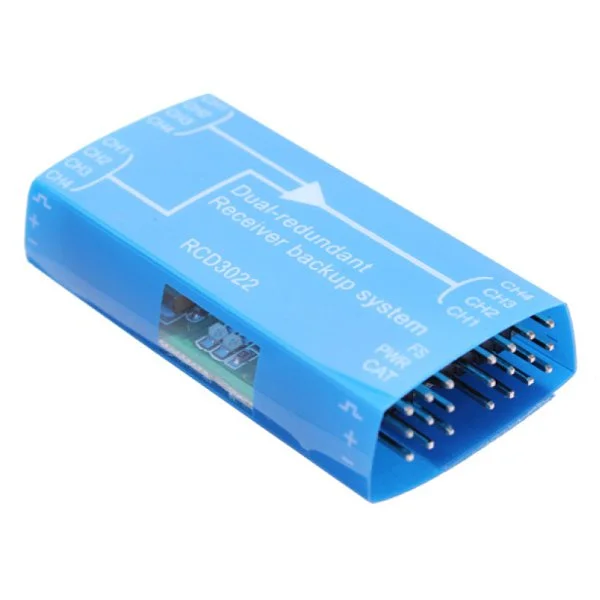

Back-upsysteem met dubbele redundante ontvanger voor RC-vliegtuigen

Beschrijving:
Dit back-upsysteem is ontworpen voor modelvliegtuigen en werkt in een redundante modus. Het systeem selecteert automatisch het sterkste en hoogste kwaliteit signaal van twee de onderwijs- en leermodus kunt u elk kanaal van de primaire zender gebruiken om de gewenste ontvanger te kiezen.

Specificaties:
Productnaam: Back-upsysteem met dubbele redundante ontvanger
Artikelnummer: RCD3022
Werkspanning: 6V
Kleur: Blauw
Toepassing: Dit systeem zorgt voor veiligheid en biedt een draadloze interactieve onderwijs- en leermodus.

Kenmerken:- Voedingsvoorziening voor ontvangers- Dubbele back-ups voor 4 signalen- Digitale filtering en automatische signaalrouting- Rood en groen LED-lampje geeft de huidige werkstand aan- Trainer modus beschikbaar- Verschillende signaalredundantie- Compatibel met PPM, PCM, 2.4G ontvangers
Installatie-instructies:
Verbind 4 kanalen op ontvanger 1 en ontvanger 2 met het RCD3022 systeem. De ontvanger die door het RCD3022 wordt gekozen, hangt af van de signaalfrequentiebreedte van de FS-kanaalverbinding van ontvanger 1. Wanneer de frequentiebreedte meer dan 1,7 ms bedraagt, gebruikt RCD3022 het FS-signaal van ontvanger 1. Als het FS-signaal minder dan 1,7 ms is of er geen signaal is, zal RCD3022 het FS-signaal van ontvanger 2 gebruiken. Het FS-kanaal kan elk reservekanaal op ontvanger 1 zijn en het uitgangssignaal moet minder dan 1,5 ms zijn in de FailSafe-modus. Het signaal voor de normale werkmodus moet meer dan 1,8 ms zijn ingesteld. Als ontvanger 1 de FailSafe-modus niet ondersteunt, moet het uitgangssignaal meer dan 1,8 ms zijn in de normale werkmodus. RCD3022 kiest het signaal van ontvanger 2 zodra het signaal verloren gaat.

In de trainer modus wordt het ingangssignaal FS van RCD3022 geregeld door het uitgangsschakelaarskanaal van ontvanger 1.

Volg het diagram om de ontvangers en servos met RCD3022 te verbinden. Zorg ervoor dat u ze aansluit op de juiste nummers. Het FS-signaal moet worden verbonden met de vooraf ingestelde poort van de ontvanger. De signaalredundantie functie kan worden bereikt door het FS-signaal in te stellen via het schakelkanaal van de zender.

Handleiding in het Engels,Klik hier

Pakket bevat:
1x Back-upsysteem met dubbele redundante ontvanger
