Ampre detectiemodule voor DC overstroombeveiliging-Snelle verzending

Description

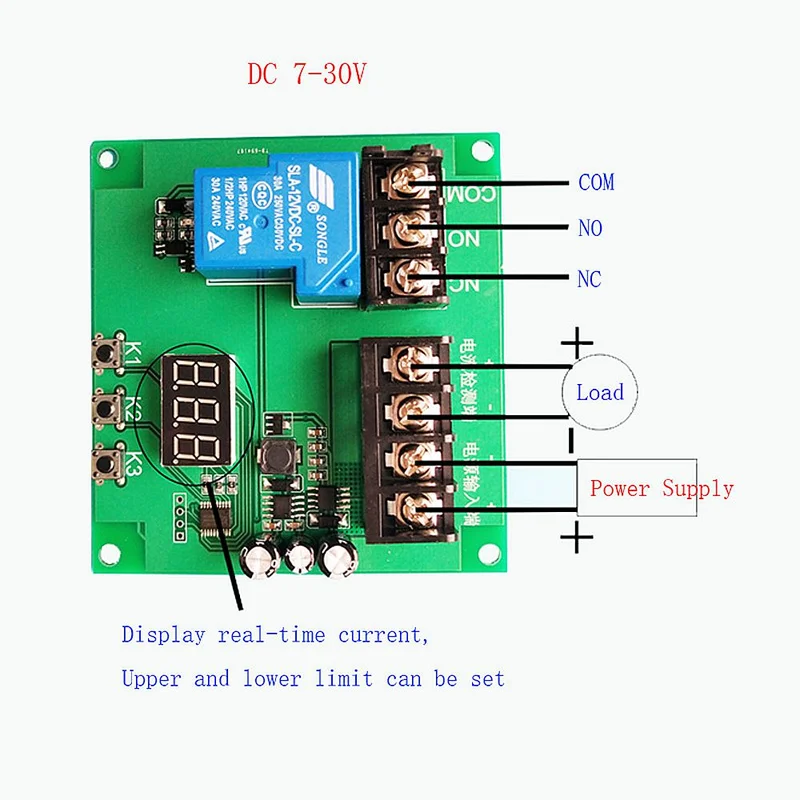

Specificaties:

• Productmodel: YYI-4
• Detectiebereik: spanning: DC 7 ~ 30V, stroom: 0 ~ 30A
• Detectienauwkeurigheid: 0,1 A (100 mA)
• Standby-stroom: ongeveer 20 mA
• Relaisuitgang: kan de aan-uit van de DC-lijn binnen 30A regelen.
• Met foutkalibratiefunctie om het scherm lange tijd uit te schakelen en het stroomverbruik te verminderen.

Functiebeschrijving:

• P-11: wanneer de gemeten stroom groter is dan I1, is het relais ingeschakeld; wanneer de gemeten stroom kleiner is dan I1, is het relais uitgeschakeld.
• P-12: wanneer de gemeten stroom groter is dan I1, is het relais gesloten; het blijft gesloten totdat de stroomtoevoer van de printplaat wordt onderbroken.
• P-21: wanneer de gemeten stroom groter is dan I2, is het relais ingeschakeld; wanneer de gemeten stroom kleiner is dan I1, is het relais uitgeschakeld.
• P-22: wanneer de gemeten stroom groter is dan I2, is het relais gesloten; het blijft gesloten totdat de stroomtoevoer van de printplaat wordt onderbroken.
• P-31: wanneer de gemeten waarde kleiner is dan I1, is het relais ingeschakeld; wanneer de stroom groter is dan I2, is het relais uitgeschakeld.
• P-32: wanneer de gemeten stroom kleiner is dan I1, is het relais gesloten; het blijft gesloten totdat de stroomtoevoer van de printplaat wordt onderbroken.
• P-41: wanneer de gemeten stroom tussen I1 en I2 ligt, is het relais gesloten; in andere gevallen is het relais open.
• P-42: wanneer de gemeten stroom tussen I1 en I2 ligt, is het relais gesloten; het blijft gesloten totdat de stroomtoevoer van de printplaat wordt onderbroken.
• P-51: wanneer de gemeten stroom kleiner is dan I1 of groter dan I2, is het relais gesloten; in andere gevallen is het relais open.
• P-52: wanneer de gemeten stroom kleiner is dan I1 of groter dan I2, is het relais gesloten; het blijft gesloten totdat de stroomtoevoer van de printplaat wordt onderbroken.

Instelling Beschrijving:

• Schakel in om de gemeten stroom weer te geven; (als de gemeten stroom onderbroken is, is de digitale uitvoer normaal.)
• Houd K1 meer dan 1 seconde ingedrukt om vals triggeren te voorkomen. Het scherm toont: P 11: K2 aanpassingsmodus, K3 aanpassingsfunctie.
• Druk voor de tweede keer op K1, het scherm knippert: 0,05 betekent dat de waarde van drempel I1 0,05 A is; K2 verhoogt I1, K3 verlaagt I1.
• Druk voor de derde keer op K1, het scherm knippert: 0,10 betekent dat de waarde van drempel I2 0,1 A is; K2 verhoogt I2, K3 verlaagt I2.
• Druk voor de vierde keer op K1, de gemeten stroom wordt op het scherm weergegeven; het betekent dat het in de standby-modus gaat.
• Houd K2 of K3 lang ingedrukt in de standby-modus om de gemeten stroomfout nauwkeurig af te stellen.

Pakket Inclusief:

• 1 x stroomdetectiemodule voor DC overstroombeveiliging
