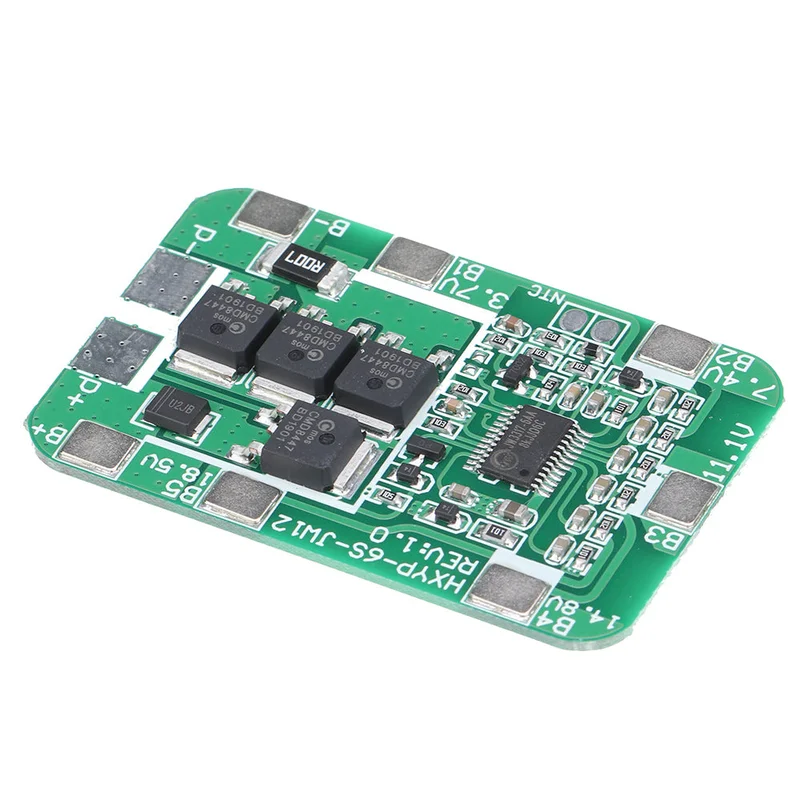

6S 14A 22.2V 18650 batterijbeschermingsbord-Snelle verzending

Description

Specificaties:

• Continue ontlaadstroom: 14A
• Instantane ontlaadstroom: 22A
• Oplaadspanning: 25.2V
• Oplaadstroom: 25A (max)
• Overlaaddetectiespanning: 4.28 ± 0.05V (enkele cel)
• Overlaadbescherming vertraging: 0.5S
• Overlaadontkoppelspanning: 4.28±0.05V (enkele cel)
• Overontlaaddetectiespanning: 2.55±0.08V
• Overontlaaddetectievertraging: 0.1S
• Overontlaadontkoppelspanning: 2.90 ± 0.1V
• Overstroomdetectiespanning: 150mV
• Overstroomdetectievertraging: 10mS
• Overstroombeschermingsstroom: 75±5A
• Overstroomontkoppelvoorwaarde: ontkoppel belasting
• Kortsluitbeschermingsvoorwaarde: externe belasting kortsluiting
• Kortsluitdetectievertraging: 250µS
• Kortsluitontkoppelvoorwaarde: ontkoppel belasting
• Hoofdkring geleidingsinterne weerstand: ≤20MΩ
• Werkstroom: ≤30µA
• Slaapstroom (bij overontlading): ≤20µA
• Werktemperatuur: -20~+80°C

Kenmerken:

• 6 strings (voor 6 18650-batterijen of polymeer lithiumbatterijen in serie)
• 21.6V (nominale spanning van polymeerbatterij)
• 22.2V (nominale spanning van 18650 of 3.7V lithiumbatterij)
• 25.2V (spanning na volledige oplading van de lithiumbatterij)
• Ontlaadstroom 22A (verwijst naar de maximale ontlaadstroom)

Voorzorgsmaatregelen:

• Dit batterijbeschermingsbord kan niet worden gebruikt voor lithiumijzerfosfaatbatterijen, xenonlampen, handboormachines, elektrische visbatterijen, elektrische fietsaccu’s, babywagenbatterijen, motoren met meer dan 550W, 1W fisheye LED-lampen. Klanten die in deze combinaties kopen, moeten letten op producten zoals massageraccu’s, LED-licht noodvoeding, 12V elektronische producten, zonnepanelen straatverlichting accu’s, monitoring standby voeding, en andere producten.
• Voor ontladingsproducten boven 3A moet de ontlaadsnelheid van de batterij meer dan 3C zijn. Formule voor magnification: 1C batterij, 2000 capaciteit betekent 2AH*1=2A werkstroom, 3C batterij, 2000 capaciteit betekent 2A*3=6A werkstroom. Bij gebruik kan de batterij opwarmen of de batterijcapaciteit niet toepasbaar zijn. De batterij kan snel beschadigd raken bij langdurig gebruik.
• Na het aansluiten van de draden moet je eerst opladen om output te hebben.
• Bij het aansluiten van 6 sets batterijen in serie, zorg ervoor dat de spanning van elke set batterijen gelijk is. Als ze verschillend zijn, vul elke set batterijen afzonderlijk en gebruik ze in serie. Tijdens de ontladings-test is de batterij met de snelste spanningsdaling de zwakke batterij.
• Mix geen goede en slechte batterijen! Hoe dichter de interne weerstand van de 6-cell batterij bij elkaar ligt, hoe beter! (Het effect van 4 goede batterijen + 2 slechte batterijen = het effect van 6 slechte batterijen)

Aansluitschema:

Volg strikt het schema voor bedrading: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2V (B+), maak geen opzettelijke kortsluiting!

Inbegrepen in de verpakking:

• 1 x 6S 14A 22.2V 18650 batterijbeschermingsbord
