6E2 buizen voorversterker audio board met volumemeter-Snelle verzending

Description

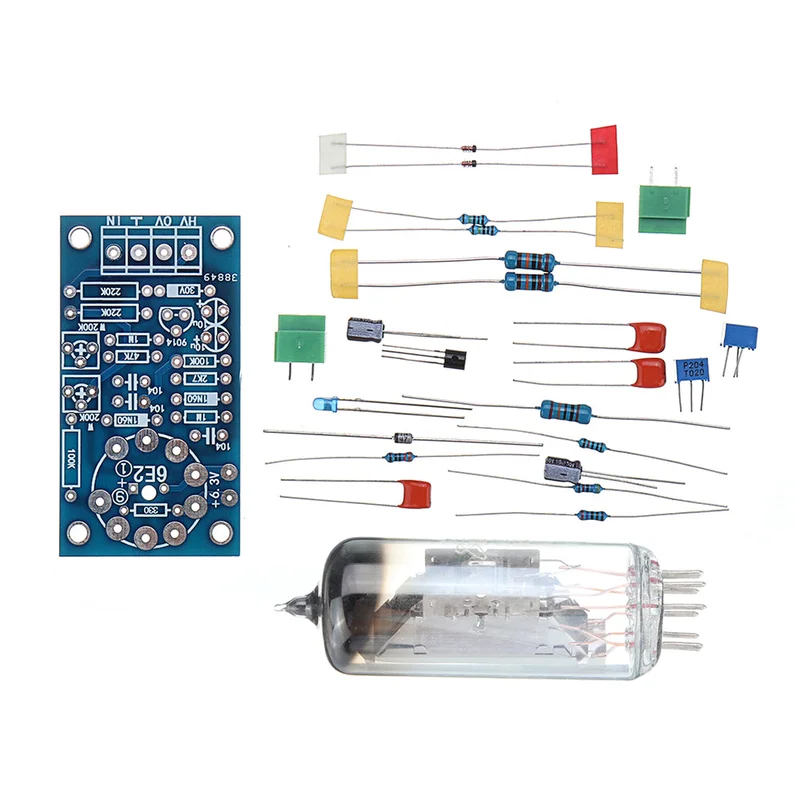

Omschrijving:Dit is een doe-het-zelfpakket dat door de koper moet worden 6E2A niveau-aanwijsbord is een toevoeging van een versterkingscircuit dat de gevoeligheid verbetert met een ingangsimpedantie tot 200K. Dit vermindert de invloed op het oorspronkelijke circuit en maakt het mogelijk om het ingangsvermogen aan te passen via de potentiometer op het bord. Het is geschikt voor verschillende signaalniveau-weergaven en kan worden aangesloten op de audiosignaaluitgang van een voorversterker of de luidsprekeruitgang van een :1. Een 200K-potentiometer is toegevoegd aan de printplaat om de openings- en sluitingsschaal van de optische tape aan te passen, wat de symmetrie van de linker- en rechterkanalen vergemakkelijkt.2. Een blauwe markeer-LED is onder de 6E2 buis gemonteerd voor een aantrekkelijker visueel effect.3. De 6E2 niveau PCB-kaart is een dubbel paneel, waardoor componenten aan beide zijden kunnen worden gemonteerd voor een flexibele en eenvoudige : 7.3 × 3.8 cmWerkspanning: 180V-250V 8mA, 6.3V 0.3A per groep. 180V-250V is gelijkspanning, AC/DC -instructies:De twee klemmen van 6.3V naast het stopcontact kunnen worden aangesloten op AC 6.3V of DC 6.3V. Let op de polariteit bij het aansluiten van DC 6.3V, anders licht de LED niet en 0V moeten respectievelijk worden verbonden met hoogspanning (150V-250V) en moeten DC zijn. HV is aangesloten op de voeding en 0V is IN en aardesymbool zijn de ingangssignaalaansluitingen. IN is verbonden met de signaal hot end, de middelste aansluiting van de lotusaansluiting en de rode aansluiting van de luidspreker. Het aardesymbool is verbonden met het koude einde van het inbegrepen:1 x 6E2 buis + stuurkaart
