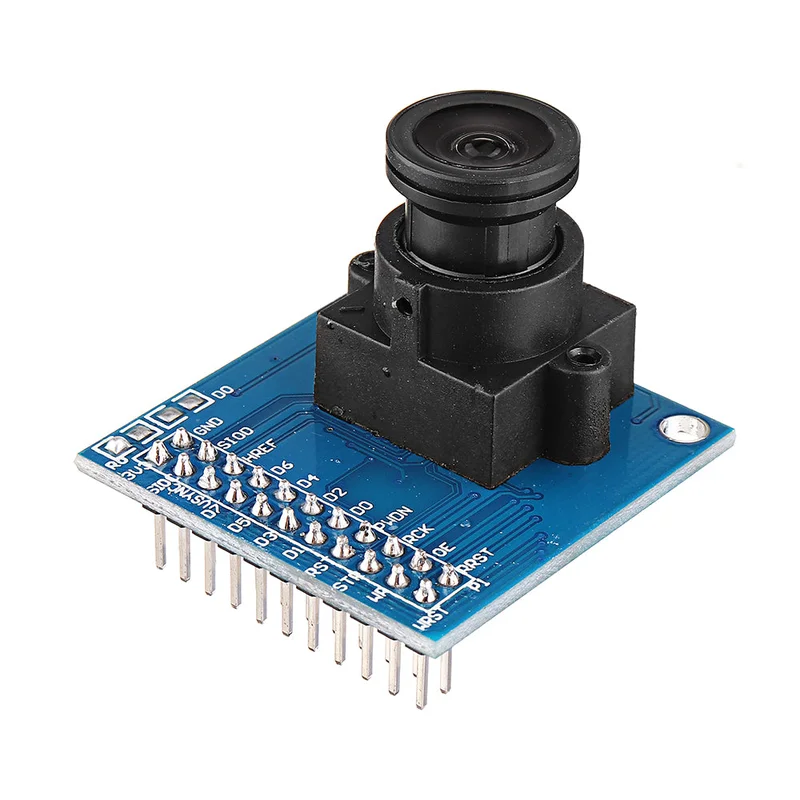

640X480 VGA CMOS-cameramodule met AL422 FIFO-Snelle verzending

Description

Handleiding:Klik hier om te openen- Hoge gevoeligheid voor gebruik bij weinig licht- Lage bedrijfsspanning voor embedded applicaties- Standaard SCCB-interface, compatibel met I2C-interface- Met AL422 3M-bits FIFO- Ondersteunt verschillende uitvoerformaten: Raw RGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) en YCbCr (4: 2: 2)- Ondersteuning voor VGA, CIF en van CIF tot 40 x 30-formaat- Vario Pixel-methode voor submonsters- Automatische beeldcontrole: AEC, AGC, AWB, ABF, ABLC- Beeldkwaliteitscontrole: kleurverzadiging, tint, gamma, scherpte en anti-blooming- ISP omvat ruisonderdrukking en defectcorrectie- Ondersteuning voor afbeelding schalen- Lens shading correctie- Automatische detectie van flicker bij 50 / 60Hz- Automatische aanpassing van kleurverzadiging en randniveau- Automatische aanpassing van geluidsniveauSpecificaties:Lichtgevoelige array: 640x480IO-spanning: 2.5V tot 3.0VWerkend vermogen: 60mW / 15fps VGA YUVSlaapmodus: <20μABedrijfstemperatuur: -30 tot 70 graden CelsiusUitgangsformaat: YUV / YCbCr 4: 2: 2, RGB 565 / 555 / 444, GRB 4: 2: 2, Raw RGB-gegevens (8 bits)Lensgrootte: 1/6 "Visiehoek: 25 gradenMax. framesnelheid: 30 fps VGAGevoeligheid: 1,3V / (Lux-sec)Signaal-ruisverhouding: 46 dBDynamisch bereik: 52 dBBladermodus: Per rijElektronische belichting: 1 tot 510 rijenPixeldekking: 3,6 μm x 3,6 μmEendstroom: 12 mV / s bij 60 °PCB-afmeting (L x B): Ca. 1,4 x 1,4 inch / 3,5 x 3,5 cmPin Definitie:3V3 ----- Ingangsspanning (3,3V aanbevolen)GND ----- AardingspuntSIO_C --- SCCB-interface besturingsklokSIO_D --- SCCB-interface seriële gegevensinvoer (uitvoer)VSYNC --- Framesynchronisatiesignaal (uitgangssignaal)HREF ---- Lijnsynchronisatiesignaal (uitgangssignaal)D0-D7 --- Gegevenspoort (uitgangssignaal)RESET --- Reset poortPWDN ---- StroomverbruikselectiemodusSTROBE — FotoflitsbesturingspoortFIFO_RCK --- FIFO geheugen lees klokbesturingsterminalFIFO_WR_CTR ---- FIFO schrijfbesturingsterminalFIFO_OE ---- FIFO shutdown-controleFIFO_WRST — FIFO schrijfterminal resetterminalFIFO_RRST — FIFO leesterminalBesturingsmethode Beschrijving:De FIFO wordt gebruikt als gegevensbuffer, waardoor de gegevensverzameling eenvoudig is. De gebruiker hoeft zich alleen te concentreren op het lezen van de gegevens, zonder zich zorgen te maken over de specifieke gegevensverzameling, wat de controle- en timingrelatie van de CMOS inbegrepen:1 x 640 x 480 VGA CMOS-cameramodule
