5X TB67S109-stuurmodule 32-bits ARM Cortex-M3 moederbord voor 3D-printer-Snelle verzending

Description

Introductie van MKS-SGen L:

MKS-SGen L is een krachtig 3D-printer moederbord met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHz. Dit moederbord biedt uitstekende prestaties en veelzijdigheid.

Voordelen:

• 32-bit Cortex-M3 LPC1768 hoofdchip met een frequentie van 100 MHz voor sterke rekenkracht en verbeterde prestaties.
• Bevat zowel in-line drive socket als externe drive-poort, compatibel met verschillende driver-modus (UART, SPI, etc.).
• Compatibel met diverse stuurprogramma’s en speciale modi, met een speciale poortreservering voor eenvoudigere bedrading.
• Ondersteunt verschillende open-source firmware, waaronder Smoothieware en Marlin 2.0.
• Hoogwaardige printplaten met gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
• Gebruik van een speciale power-chip voor ondersteuning van 12V-24V stroomingang.
• Compatibel met MKS LCD12864, MKS MINI12864 en andere besturingskaarten.
• Compatibel met verschillende LCD-schermen en MKS-touchscreens.

Parameters:

• Moederbordmodel: MKS-SGEN L
• Grootte van montagegaten: 102 mm x 76 mm
• Afmetingen: 110 mm x 84 mm
• Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100 MHz)
• Ingangsspanning: 12V ~ 24V
• Motor Driver: TMC2130/2208/2100/4988/8825
• Interface temperatuursensor: NTC100K / PT100
• Display: Ondersteuning voor MKSTFT-serie schermen en LCD-schermen
• Ondersteuning voor afdrukbestandsindeling: G-code
• Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
• Firmware-update: TF-kaartupdate
• Ondersteuning voor verschillende machinestructuren: XYZ / Kossel / Ultimaker / Corey, etc.

Over TB67S109:

De TB67S109-stuurmodule is ontworpen voor gebruik met stappenmotoren en biedt een krachtige besturingsinterface. Het kan tot 4A stuurstroom leveren en is compatibel met de Polo-pindefinitie. Dit maakt het een uitstekende vervanging voor de A4988-module.

Kenmerken:

• Vier lagen dikke koperen PCB voor optimale prestaties.
• Ondersteunt volledige stap, 1/16 en 1/32 stapbewerking.
• Maximale ingangsspanning: 50V; maximale uitgangsstroom: 4A (goede warmteafvoer vereist).
• Voorzien van een groot koellichaam voor betere warmteafvoer.
• Efficiënte motorstroomregeling met geavanceerde technologie voor hoge snelheid.
• Chipfoutdetectiecircuit aanwezig (TSD, ISD, POR).

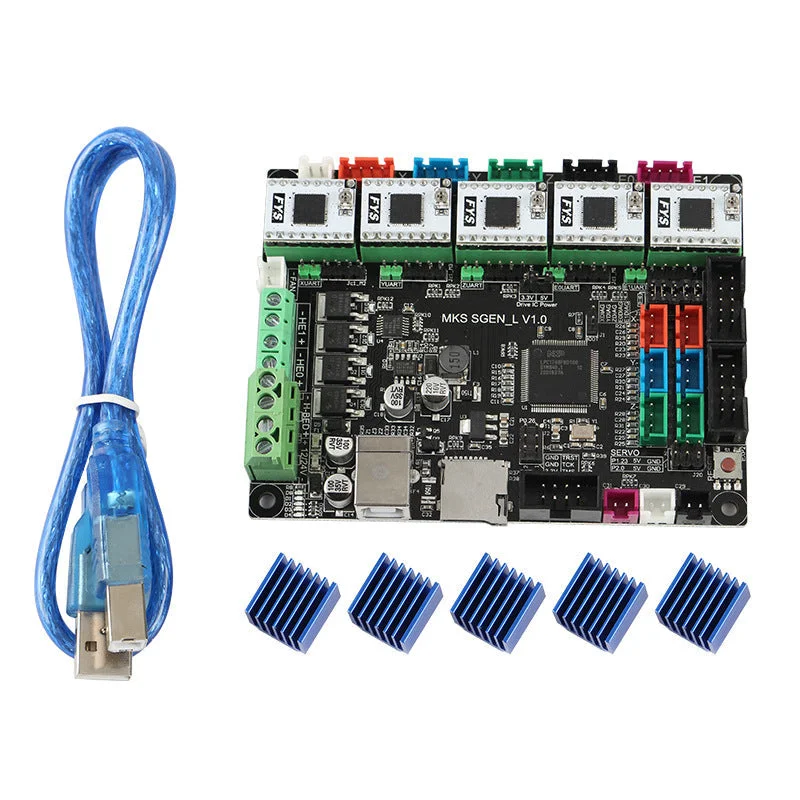

Pakket inbegrepen:

• 1 x MKS SGEN L-kaart
• 5 x TB67S109
• 5 x Koellichaam
• 1 x USB-kabel
