5 Stuks PCF8591 AD/DA converter module voor analoge naar digitale en digitale naar analoge conversie-Snelle verzending

Description

Voorzien van:

• Enkele levering
• PCF8591 werkspanning van 2,5V tot 6V
• Lage standby-stroom
• Seriële input/output via I2C-bus
• Adressering met 3 hardware-adrespennen
• Bemonsteringssnelheid bepaald door I2C-bustarief
• 4 analoge ingangen, programmeerbaar als single-ended of differentiële ingangen
• Automatische incrementele kanaalselectie
• Analoog spanningsbereik van VSS naar VDD
• Ingebouwd track en hold circuit
• 8-bits opeenvolgende A/D converter
• Analoge DAC-versterking

Beschrijving:

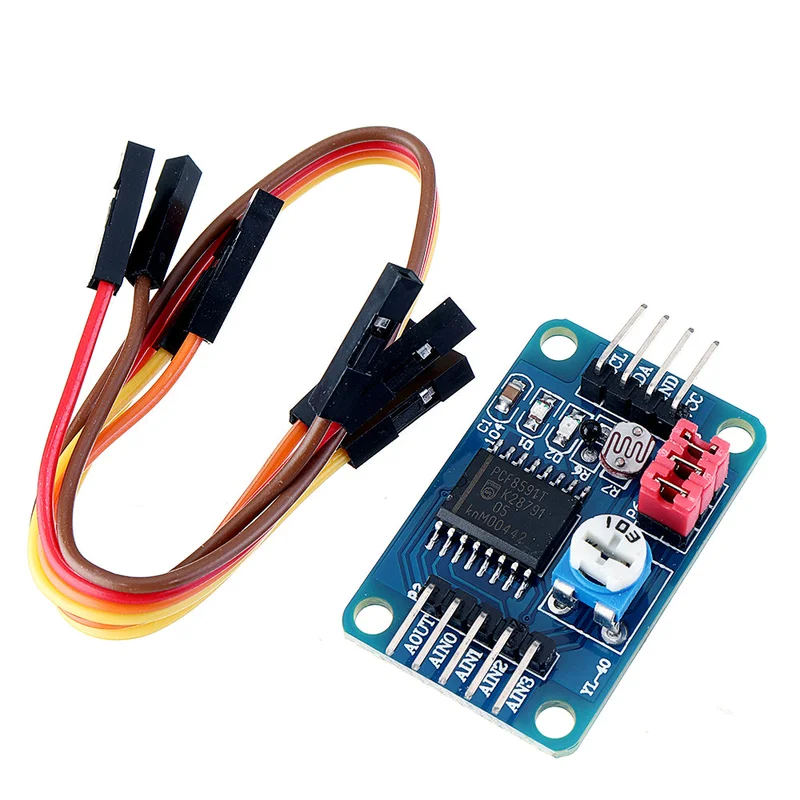

• Modulechip met PCF8591
• Ondersteunt opname van externe spanningsinvoer (ingangsspanningsbereik 0-5V)
• Geïntegreerde fotoresistor voor nauwkeurige lichtintensiteitsmeting
• Geïntegreerde thermistor voor het vastleggen van de omgevingstemperatuur
• 1 kanaal 0-5V spanningsinvoer met aanpasbare ingangsspanning via blauwe potentiometer
• Module met power-indicatielampje
• DA-uitgangsindicatie, helderheid afhankelijk van spanning
• PCB-maat: 3,6 cm x 2,3 cm
• Dubbelzijdige printplaat, dikte 1,6 mm, met handige bevestigingsopeningen (3 mm)

Koppeling:

• Externe uitbreiding met 2-weg-pinsinterface
• Uitvoerinterface van de AOUT-chip (DA)
• Analoge ingang van de AINO-chip
• AIN1, AIN2 en AIN3 analoge invoerinterfaces
• SCL IIC-klokinterface voor microcontroller I/O-poort
• SDA IIC digitale interface voor microcontroller IO-poort
• GND-module naar externe verbinding
• VCC voedinginterface extern 3.3V-5V

Module-instructies:

• Drie rode jumper-instellingen:
• P4 voor thermistortoegangscircuit
• P5 voor fotoresistortoegangscircuit
• P6 voor 0-5V instelbaar spanningstoegangscircuit

Pakket bestaat uit:

• 5 x lichtsensor
• 25 x 20 cm DuPont-kabels
