Description

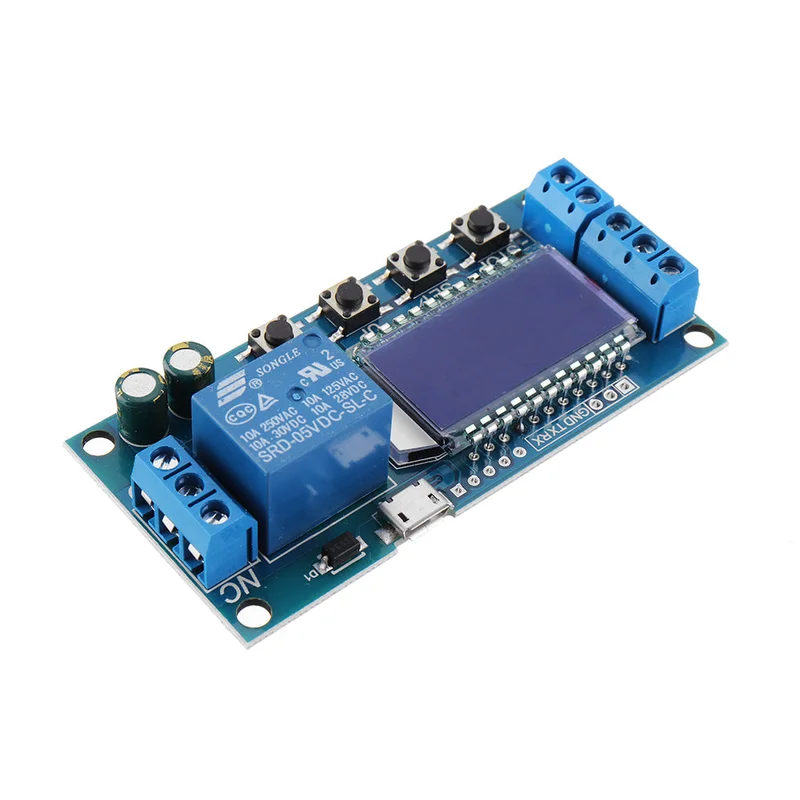

Kenmerken:1. LCD-scherm2. Ondersteuning van hoog- en laagniveau3. Noodstopfunctie4. Slaapmodus, wakker worden met een willekeurige knop5. Automatisch opslaan van parameters6. Ondersteuning voor UART-instellingen7. Onafhankelijke parameters8. Continu instelbaar van 0,01 seconden tot 9999 minuten9. Optocoupler-isolatie voor verbeterde anti-storing mogelijkhedenParameters:1. Productnaam: Vertragingsrelaismodule2. Productnummer: XY-LJ023. Werkspanning: DC 6V-30V of 5V Micro USB4. Besturingsstroom: 10A (max)5. Ruststroom: 15mA6. Werkstroom: 50mA7. Werktemperatuur: -40 ~ 85 ℃8. Geschikt voor batterij: opslagbatterij, lithiumbatterij9. Signaalbron: Hoog niveau (3.0V ~ 24V), Laag niveau (0.0V ~ 0.2V), schakelbediening (passieve schakelaar)10. Omgekeerde bescherming: Ja11. Fysieke afmetingen: 80 * 38 * 2.1mmParameterbeschrijving:OP: tijd inschakelenCL: UitschakeltijdLOP: aantal cycli. Bereik is 1-9999. ‘—-‘ betekent onbeperkte instellen:Lang indrukken: houd de knop langer dan 3 seconden ingedrukt.1. Ga naar het ingestelde parametermenu door lang op de knop ‘SET’ te drukken.2. De werkmodus knippert als deze eerst is ingesteld. Druk kort op de knop OMHOOG / OMLAAG om de werkmodus in te stellen.3. Druk kort op de knop SET om de werkmodus te selecteren en de systeemparameterinstellingen in te voeren.4. Druk in de systeemparameter-instellingsinterface kort op de knop ‘SET’ om de systeemparameters te wijzigen, druk kort/lang op de knop OMHOOG / OMLAAG om de waarde te wijzigen;Opmerking:Kort drukken op ‘SET’ is ongeldig bij modus P1, P2, P3, naar de instellingeninterface wanneer u kort op de knop ‘STOP’ drukt in de OP / CL-parameterwijzigingsinterface (knipperen) om het timingbereik te selecteren (1s / 0,1s / 0,01s / 1min).Sla de parameterinstellingen op en verlaat de instellingeninterface door lang op de knop ‘SET’ te drukken nadat alle parameters zijn -communicatie en parameterinstellingen:Het systeem ondersteunt UART-uploadgegevens en parameterinstellingsfuncties (TTL-niveau);UART: 9600, 8, 1
| NEE. | Commando | Functie |
| 1 | Lezen | Lees de parameterinstelling |
| 2 | OP: XXXX | Stel de minimale vertragingstijd in voor AAN: 1s |
| 3 | OP: XXX.X | Stel de minimale vertragingstijd in voor AAN: 0.1s |
| 4 | OP: | Stel de minimale vertragingstijd in voor AAN: 0,01s |
| 5 | OP: XXXX | Stel de minimale vertragingstijd in voor AAN: 1min |
| 6 | CL: XXXX | Stel de minimale vertragingstijd in voor UITschakelen: 1s |
| 7 | CL: XXX.X | Stel de minimale vertragingstijd in voor UITschakelen: 0,1s |
| 8 | CL: | Stel de minimale vertragingstijd in voor UITschakelen: 0,01s |
| 9 | CL: XXXX | Stel de minimale vertragingstijd in voor UITschakelen: 1min |
| 10 | LP: XXXX | Aantal cycli: 1-9999 |
| 11 | AAN | Relais inschakelen |
| 12 | UIT | Relais uitschakelen |
| 13 | PX | Stel modus P1 ~ P7 in |
Toepassing:1. Motor2. Robot3. Slim huis4. Industriële controle5. Automatische irrigatie6. Ventilatie binnenshuisExtra functies:1. Auto-slaapfunctie: druk lang op de knop ‘STOP’ in de normale actieve interface om de automatische slaapfunctie in of uit te : AAN, schakel de automatische slaapfunctie : UIT, zet de automatische slaapfunctie UIT.2. Relay-functiekeuze: Druk kort op de knop ‘STOP’ in de normale loopinterface om de relay-vertragingsfunctie in of uit te schakelen.’AAN’: relais wordt normaal ingeschakeld als aan de voorwaarde voor de geleiding is voldaan.’UIT’: relais is normaal uitgeschakeld, ook al is aan de voorwaarde voor de geleiding het LCD-scherm knippert ‘UIT’ bij de status weergeven: druk in de actieve interface kort op de knop SET om de huidige parameterinstellingen van het systeem weer te geven, wat de normale werking van het systeem niet beïnvloedt.Schakel de inhoud van het display: het schakelt de inhoud van het scherm door kort op de knop ‘DOWN’ in de modus P5 of P6 te bestaat uit:5 x XY-LJ02 vertragingsrelaismodule20 x witte stoel
