Description
Handleiding: Klik hier om te openen
Opmerking:
Dit product heeft een ingebouwde antenne. Als u een externe antenne wilt gebruiken, moet u de weerstand zelf oplossen met een soldeerbout.
Stap 1: Soldeer de twee delen in de blauwe doos.
Stap 2: Verbind de twee posities die zijn gemarkeerd met groene vakken in de afbeelding.
Stap 3: Soldeer een weerstand.
De resultaten zijn als volgt:
2.4G WiFi-antenne:
SMA-connector 2,4 GHz 2 dBi draadloze WLAN-antenne.
- Winst: 2 dBi
- Connector: RP SMA mannelijke (vrouwelijke pin) connector
- Kleur: zwart
- Antenne lengte: 11 cm
ESP32-CAM-MB Inleiding:
De ESP32-CAM-MB module is een compacte cameramodule met een afmeting van 39,8 x 27 mm. Deze module kan zelfstandig functioneren als een klein systeem. Het is een nieuw WiFi + Bluetooth dual-mode ontwikkelbord gebaseerd op het ESP32-ontwerp, met een ingebouwde PCB-antenne, en beschikt over twee krachtige 32-bits LX6 CPU’s. Het heeft een hoofdfrequentieaanpassingsbereik van 80 MHz tot 240 MHz en een ultra-laag stroomverbruik, met een diepe slaapstroom van slechts 6 mA. Dit is een ultrakleine 802.11b/g/n Wi-Fi + BT/BLE SoC-module.
De ESP32-CAM-MB heeft een Micro USB-interface, wat een handige en betrouwbare verbindingsmethode biedt, geschikt voor verschillende IoT-hardwaretoepassingen.
Specificaties:
- Werkspanning: 4.75-5.25V
- SPI Flash: standaard 32 Mbit
- Intern RAM: 520 KB + extern 8 MB PSRAM
- Wi-Fi: 802.11b/g/n/e/i
- Bluetooth: Bluetooth 4.2 BR/EDR en BLE-standaard
- Ondersteunde interfaces: UART, SPI, I2C, PWM
- Ondersteuning voor TF-kaart, maximale capaciteit 4G
- IO-poorten: 9
- Standaard snelheid van seriële poort: 115200 bps
- Spectrumbereik: 2400 ~ 2483,5 MHz
- Antenne: Onboard PCB-antenne, winst 2 dBi
- Beelduitvoerformaten: JPEG (alleen OV2640-ondersteuning), BMP, GRAYSCALE
- Verpakkingsmethode: DIP-16
- Zendvermogen: 802.11b: 17 ± 2 dBm (@ 11 Mbps), 802.11g: 14 ± 2 dBm (@ 54 Mbps), 802.11n: 13 ± 2 dBm (@ MCS7)
- Ontvangstgevoeligheid: CCK, 1 Mbps: -90 dBm, CCK, 11 Mbps: -85 dBm, 6 Mbps (1/2 BPSK): -88 dBm, 54 Mbps (3/464-QAM): -70 dBm, MCS7 (65 Mbps, 72,2 Mbps): -67 dBm
- Stroomverbruik: Flitser uit: 180 mA @ 5V, Flitser aan en helderheid op maximum: 310 mA @ 5V, Diepe slaap: 6 mA @ 5V
- Beveiliging: WPA/WPA2/WPA2-Enterprise/WPS
- Werktemperatuur: -20 ℃ ~ 70 ℃
- Opslagomgeving: -40 ℃ ~ 125 ℃, <90% RH
- Gewicht: 10 g/stuk

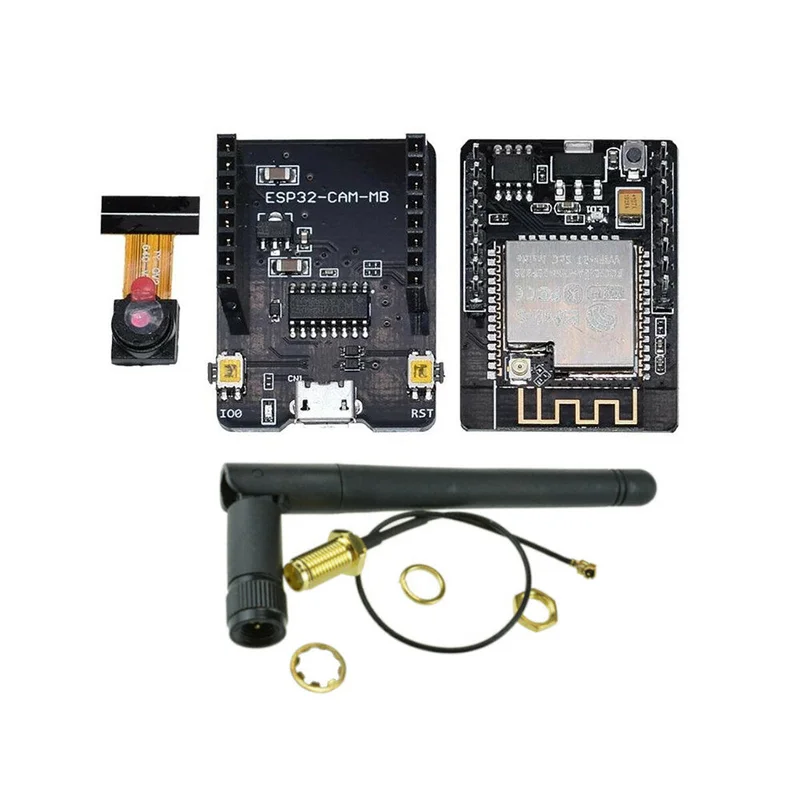

Pakket bestaat uit:
- 5 x ESP32-CAM-MB WiFi
- 5 x ESP32-CAM ontwikkelbord
- 5 x 2.4G antenne IPX
- 5 x OV2640 camera
Afbeeldingen:
