Description
Kenmerken:

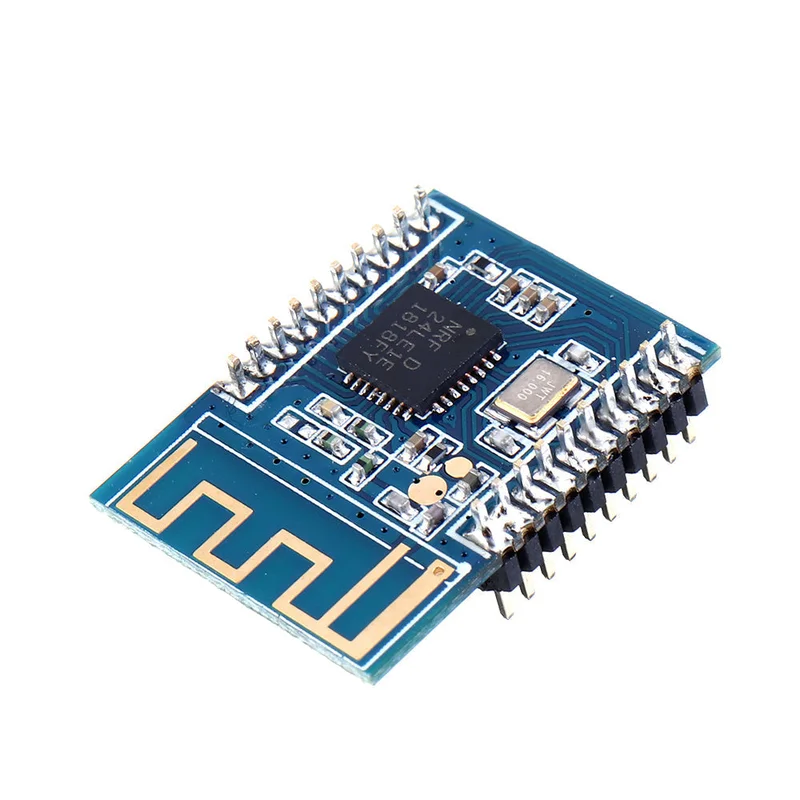

De XL24LE1-D01 is ontworpen met de nieuwste krachtige microprocessor-gebaseerde RF-transceiver single-chip nRF24LE1. Dit is een single-chip draadloos zendontvangersysteem, ideaal voor ultra-low-power draadloze toepassingen. De hoogwaardige microprocessors zijn compatibel met de 8051-instructies en alle high-speed signaalverwerkingscomponenten zijn volledig geïntegreerd in de module, wat de ontwikkeling vergemakkelijkt.
Specificaties:
- Onboard 2,4 G PCB-antenne, ISM-band, compact formaat voor eenvoudige integratie.
- Ondersteunt zes kanalen voor gegevensontvangst.
- Werkmethode: half duplex.
- Ondersteunt modulatiemethoden zoals GFSK / FSK.
- Datasnelheden: 2Mbps / 1Mbps / 250Kbps met instelbare zendkracht.
- Multi-frequentiepunt: 126 frequentiepunten, geschikt voor multi-point communicatie en frequency hopping.
- Voedingsspanning: 1,9 ~ 3,6 V, typisch 3,3 V.
- Gemiddelde emissiestroom: 11,3 mA (0 dBm).
- Ontvangststroom: ongeveer 13 mA @ 2 Mbps.
- Diepe slaap: 0,5uA.
- Bedrijfstemperatuur: -20 °C ~ 60 °C.
- Maximale zendafstand: tot ongeveer 50 meter bij 2MBPS.
Chip interne MCU-functies:
- 16 kB programmageheugen (on-chip Flash).
- 1 kB gegevensgeheugen (on-chip RAM).
- AES-codering HW-versneller.
- Ondersteuning voor verschillende vermogensmodi van ultra laag vermogen tot energiezuinige actieve modus.
- Geïntegreerde SPI, IIC, UART, 6-12 bit ADC, 2 PWM, en meer.
Voorzorgsmaatregelen:
De draadloze module is gevoelig voor statische elektriciteit. Zorg voor adequate bescherming tegen statische elektriciteit, vooral in droge omstandigheden. Gebruik een DC-voeding met een kleine rimpel en zorg voor een stabiele aarding. Vermijd metalen voorwerpen in de nabijheid van de antenne om interferentie te minimaliseren.
Pakket bevat:
- 5 x draadloze module
