Description
Kenmerken:

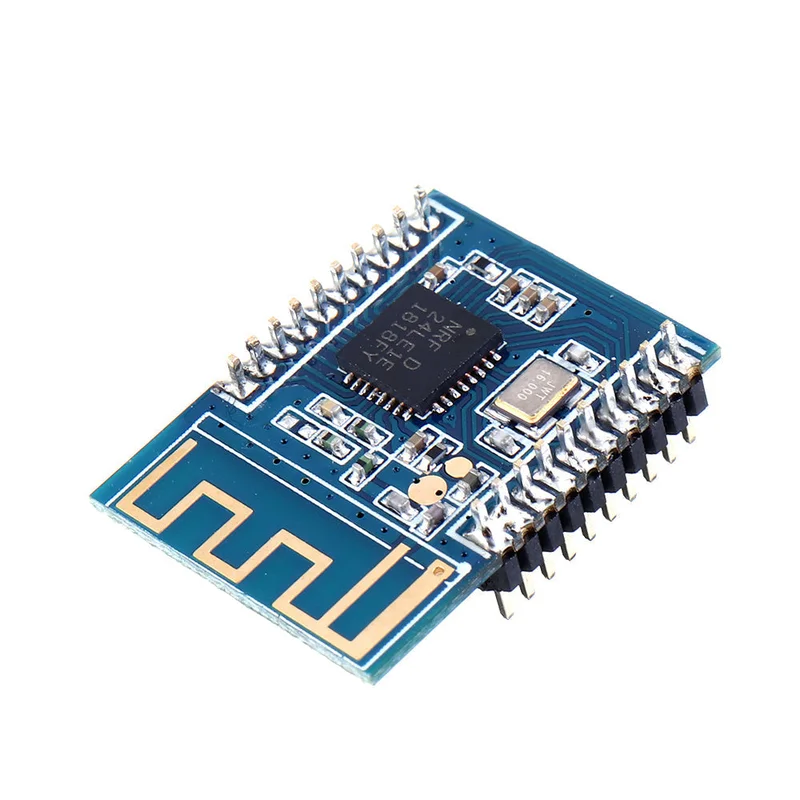

De XL24LE1-D01 is ontworpen met de nieuwste krachtige microprocessor-gebaseerde RF-transceiver single-chip nRF24LE1. Deze module is een single-chip draadloos zendontvangersysteem, ideaal voor ultra-low-power draadloze toepassingen. De hoogwaardige microprocessors zijn compatibel met de 8051-instructies en alle high-speed signaalverwerkingscomponenten zijn volledig geïntegreerd in de module, wat de ontwikkeling vergemakkelijkt.
Specificaties:
- Onboard 2,4 G PCB-antenne, ISM-band, compact formaat voor eenvoudige integratie.
- Ondersteunt zes kanalen voor gegevensontvangst.
- Werkmethode: half duplex.
- Ondersteunt modulatiemethoden zoals GFSK / FSK.
- Datasnelheden: 2Mbps / 1Mbps / 250Kbps met instelbare zendkracht.
- Multi-frequentiepunt: 126 frequentiepunten voor multi-point communicatie en frequency hopping, 2400MHz ~ 2525MHz.
- Brede voedingsspanning: 1,9 ~ 3,6 V, typisch 3,3 V.
- Gemiddelde emissiestroom: 11,3 mA (0 dBm).
- Ontvangststroom: ongeveer 13 mA @ 2 Mbps.
- Diepe slaap: 0,5uA.
- Bedrijfstemperatuur: -20 °C ~ 60 °C.
- Maximale zendafstand: tot ongeveer 50 meter bij 2MBPS.
Chip interne MCU-functies:
- 16 kB programmageheugen (on-chip Flash).
- 1 kB gegevensgeheugen (on-chip RAM).
- AES-codering HW-versneller.
- Ondersteuning voor verschillende vermogensmodi van ultra laag vermogen tot energiezuinige actieve modus.
- Geïntegreerde SPI, IIC, UART, 6-12 bit ADC 14 kanalen, 2 PWM, Watchdog, on-chip oscillator, analoge comparator, 3 timer/counters, random number generator, RTC, 18 interrupt-bronnen.
Voorzorgsmaatregelen:
De draadloze module is gevoelig voor statische elektriciteit. Zorg voor bescherming tegen statische elektriciteit bij gebruik. Gebruik een DC-voeding met een kleine rimpel, bij voorkeur 3,3V. Zorg voor een stabiele aarding en plaats de aarddraad dicht bij de voeding. Vermijd interferentie door externe circuits en gebruik indien mogelijk een SMA-feeder voor de antenne.
Pakket bevat:
- 5 x draadloze module
