Beschrijving:

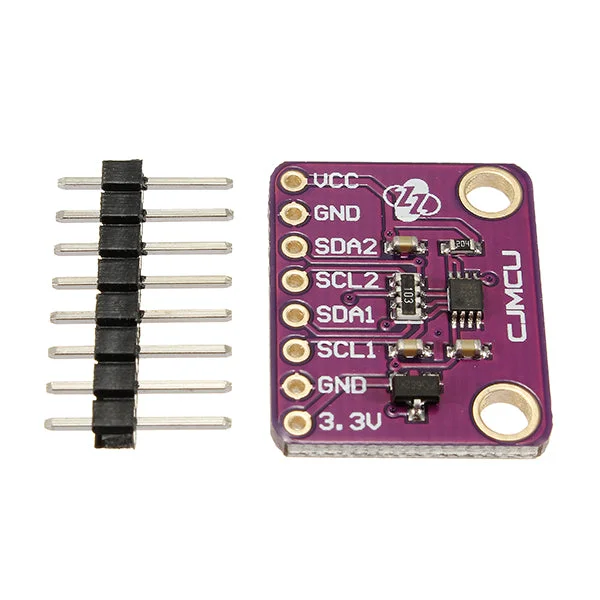

Deze bidirectionele I2C- en SMBus-spanningsniveau-vertaler is een duale translator die operationeel is van 1,2 V tot 3,3 V (REF1) en van 1,8 V tot 5,5 V (REF2). Het apparaat maakt bidirectionele spanningsvertalingen mogelijk tussen 1,2 V en 5 V, zonder het gebruik van een richtingspen. De lage ON-state weerstand (RON) van de schakelaar zorgt voor verbindingen met minimale voortplantingsvertraging.
Wanneer de EN-ingang hoog is, staat de translator-schakelaar aan en zijn de SCL1 en SDA1 I/O verbonden met de SCL2 en SDA2 I/O, waardoor bidirectionele gegevensstromen tussen de poorten mogelijk zijn. Wanneer de EN-ingang laag is, is de tuimelschakelaar uitgeschakeld en is er een hoge impedantie tussen de poorten.
Naast spanningsomzetting kan deze vertaler ook worden gebruikt om een 400 kHz-bus te isoleren van een 100 kHz-bus door de EN-pin te regelen, en om de langzamere bus te ontkoppelen tijdens communicatie in de snelle modus.
Pakket inbegrepen:
- 5 x Bidirectionele I2C- en SMBus-spanningsniveau-vertalers
