Description
Overzicht

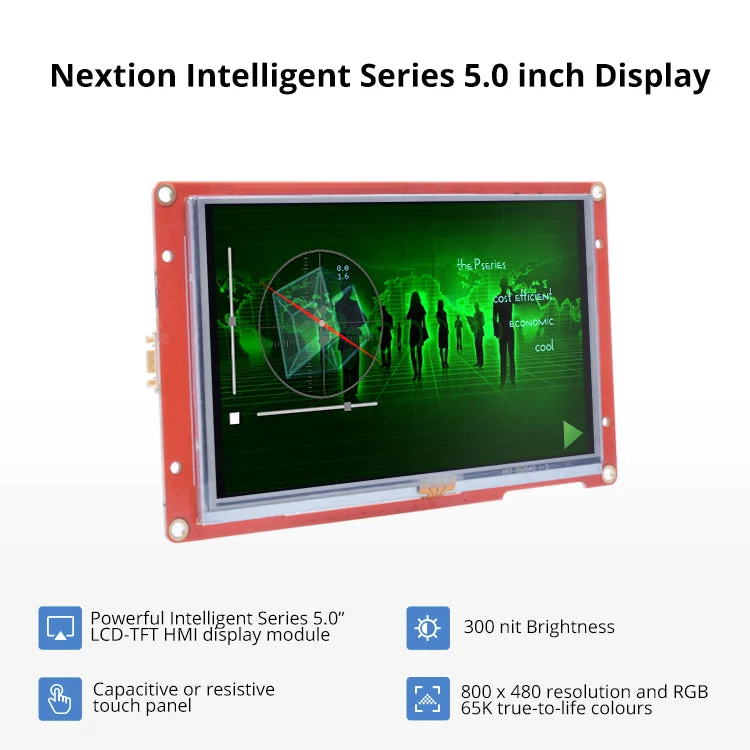

Dit resistieve touchscreen is een ideale oplossing voor Human Machine Interface (HMI) projecten. Het scherm beschikt over een ingebouwde processor en geheugen, en kan eenvoudig worden ontwikkeld met behulp van de bijgeleverde software. Met de software kunt u snel een HMI-GUI ontwerpen door componenten zoals afbeeldingen, tekst, knoppen en schuifregelaars te slepen en neer te zetten. Het scherm maakt verbinding met een microcontroller via TTL-serieel (5V, TX, RX, GND) voor interactie en statusupdates.
De Intelligent Series biedt krachtigere hardware in vergelijking met de Basic en Enhanced Series, met verbeterde audio-, video- en animatiefuncties. Dit maakt de gebruikersinteractie rijker en ondersteunt geavanceerde softwarefuncties zoals transparante componenten en het verplaatsen van pagina’s.
Pakketinhoud:1 x HMI Display, 1 x 4P draad, 1 x voeding testbord. Met het testbord kunt u de elektrische voeding eenvoudig testen.
Specificaties:
| Kleur | 65K 65536 kleuren |
| Lay-outgrootte | 136,9 mm (L) × 84 mm (B) × 5,8 mm (H) |
| Actief gebied | 120,7 mm (L) × 75,8 mm (B) |
| Resolutie | 800 × 480 pixels |
| Aanraaktype | resistief |
| Achtergrondverlichting | LED |
| Levensduur achtergrondverlichting | >30.000 uur |
| Gewicht | 130g |
Elektronische kenmerken
| Werkspanning | 4.65 – 6.5 V |
| Bedrijfsstroom | 220 mA (helderheid 100%) |
| Slaapstand | 170 mA |
| Voeding aanbevolen | 5 V, 1,0 A, gelijkstroom |
Werkomgeving
| Werktemperatuur | -20 tot 70 °C |
| Bewaar temperatuur | -30 tot 85 °C |
| Werkvochtigheid | 10% tot 90% RH |
Interfaces
| Baudrate seriële poort | 2400 tot 921600 bps |
| USB-interface | NEE |
| SD-kaartaansluiting | Ja (maximaal 32G Micro SD-kaart) |
Geheugenfuncties
| Flash-geheugen | 120 MB |
| RAM-geheugen | 512 KB |
Productafmetingen
NX8048P050-011R_Dimension
Productcertificaten
CE-EMC,RoHS
