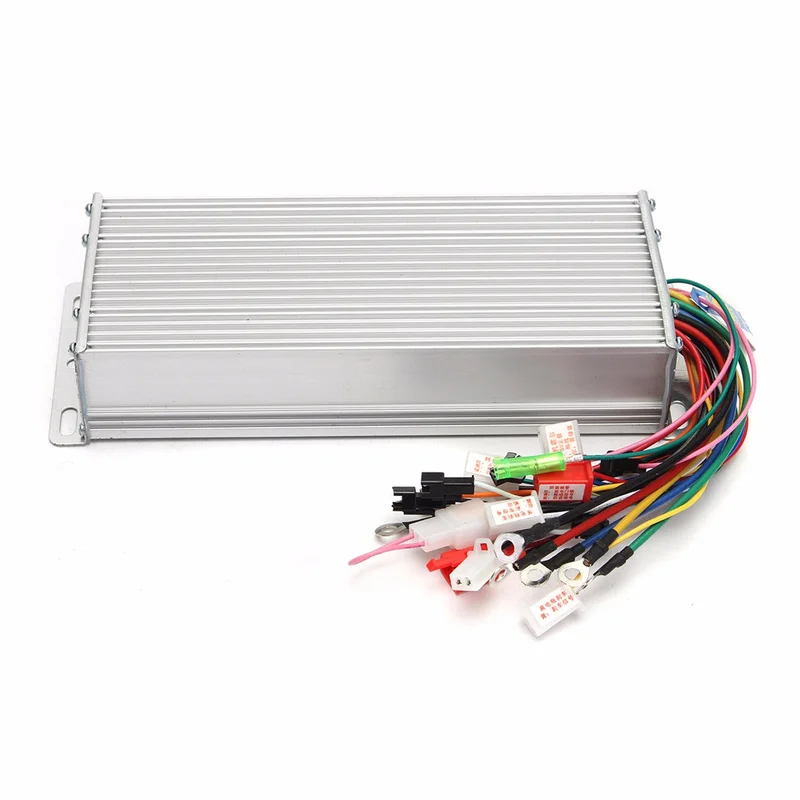

48V 1500W borstelloze motorcontroller voor e-bike en scooter-Snelle verzending

Description

Beschrijving:
Deze controller heeft een waterdicht ontwerp, waardoor je deze gemakkelijk kunt gebruiken in je dagelijkse leven.
Alleen borstelloze DC-motoren met 8 draden (3 fase-draden en 5 hall-draden) zijn compatibel met deze controller; andere borstelloze motoren zijn niet geschikt.
De controller beschikt over 4 noodzakelijke kabelgroepen (voedingskabels, E-slot kabels, gashendel-kabels en motorfase-kabels). Wanneer je deze 4 groepen aansluit, kan de e-bike normaal functioneren. Daarnaast heeft deze controller andere optionele functies die gebruikers kunnen aansluiten afhankelijk van hun toepassingen, zoals drie snelheden, diefstalbeveiliging, EBS en cruise-control.

Specificaties:
Naam: Borstelloze motorcontroller
Model: 517382
Nominale spanning: 48 Volt
Nominaal vermogen: 1500 Watt
Fasehoek: Zelfstudie
Gashendel spanning: 1.1-4.2V
Remniveau: Hoog/Laag
Onder spanning bescherming: 42 Volt ±0.5V
3 fase 60° of 120° borstelloze motor.
Bedrijfsomstandigheden: -40~80 °C
Afmetingen: 24.5 x 8.7 x 4.3 cm

Geschiktheid:
Geschikt voor: Elektrische fietsen, scooters, mechanische of elektrische heftrucks, enz.

Opmerking:
Compatibele motoren:
Alleen borstelloze DC-motoren met 8 draden (3 fase-draden en 5 hall-draden) zijn compatibel met deze controller; andere borstelloze motoren zijn niet geschikt.

Aansluittabel:
1.) Voedingskabels: grote rode + grote zwarte
2.) Motorkabels: grote gele + grote groene + grote blauwe
3.) Elektrische deurslotkabel: de middelste rode kabel met 6.3mm plug
4.) Hall-kabels: kleine rode, kleine zwarte, kleine gele, kleine groene, kleine blauwe
5.) Gashendel-kabels: kleine rode (5V) + kleine blauwe (signaal) + kleine zwarte (negatief)
6.) Snelheidskabels: blauwe (hoge snelheid) + zwarte (normale snelheid) + gele (lage snelheid)
7.) Hoge E-niveau rem: geel (voor 12V remfiets)
8.) Lage E-niveau rem: bruin (remsignaal) + zwart (door de 2 kabels samen te verbinden, wordt de remfunctie geactiveerd)
9.) Diefstalalarmkabels: rood + zwart (voeding) + rood (E-start) + blauw (motorsignaal) + groen (motorvergrendeling)
10.) Zelfstudiekabel: Zelfstudie (fase leren)
Functie: Witte kabels verbinden
11.) Cruise (optisch): Cruise-functie: Grijze kabels (twee stekkers verbinden zorgt voor automatische cruise-functie; als de 2 kabels op een schakelaar worden aangesloten, kan de cruise-functie worden in- en uitgeschakeld)
12.) LCD-displaykabels: blauwe (snelheidswisselknop) + groene (snelheidskabel naar LCD)
13.) Snelheidsmeterkabel: groen (niet geschikt voor LCD-snelheidsmeter)

Installatie:
1. Deze controllers hebben 4 noodzakelijke kabelgroepen (voedingskabels, E-slot kabels, omkeer-kabels en motorfase-kabels). Wanneer je deze 4 groepen aansluit, kan de e-bike normaal functioneren.
2. Daarnaast hebben deze controllers andere optionele functies die gebruikers kunnen aansluiten afhankelijk van hun toepassingen.

Inbegrepen in de verpakking:
1 x 48V 1500W borstelloze motorcontroller
