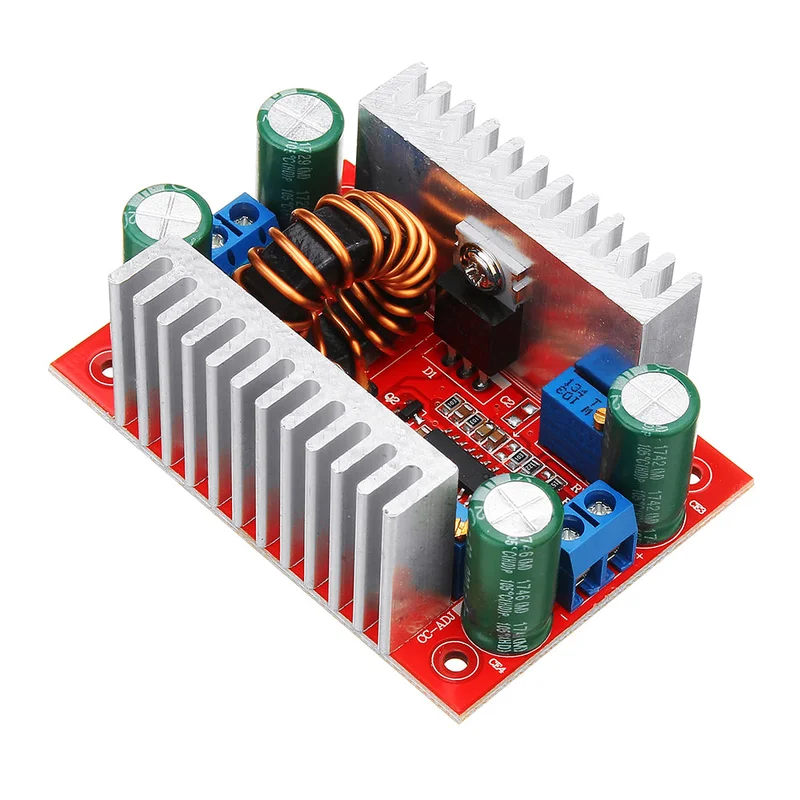

400 W DC-DC hoge vermogens constante spanning boost voedingsmodule-Snelle verzending

Description

Omschrijving:

Module-eigenschappen: niet-geïsoleerde versterkingsmodule (BOOST)

• Ingangsspanning: DC 8.5V-50V
• Ingangsstroom: 15A (MAX), hoger dan 8A
• Statische bedrijfsstroom: 10mA (bij 12V en 20V, hoe hoger de uitgangsspanning, hoe meer de statische stroom toeneemt)
• Uitgangsspanning: 10-60V traploos instelbaar (standaardoutput 19V; als u een ander voltage nodig heeft, neem dan contact op met de leverancier)
• 12-80V vaste output (voor volumeklanten)
• Uitgangsstroom: maximaal 12A, groter dan 7A, versterk de warmtedissipatie (afhankelijk van het ingangs- en uitgangsdrukverschil; hoe groter het drukverschil, hoe kleiner de uitgangsstroom)
• Constant stroombereik: 0.2-12A
• Uitgangsvermogen: = ingangsspanning * 10A, bijvoorbeeld: ingang 12V * 5A = 60W, ingang 24V * 5A = 120W, ingang 36V * 5A = 180W, ingang 48V * 5A = 240W
• Werktemperatuur: -40 ~ +85 graden (verhoog de warmteafgifte als de omgevingstemperatuur te hoog is)
• Werkfrequentie: 150 kHz
• Conversie-efficiëntie: tot 96% (efficiëntie is gerelateerd aan invoer, uitgangsspanning, stroom en drukverschil)
• Overstroombeveiliging: Ja (als de ingang hoger is dan 15A, wordt de uitgangsspanning automatisch verlaagd binnen een bepaald foutenbereik)
• Ingangs omgekeerde bescherming: Nee (voor omgekeerde stroombehoefte, gebruik een diode)
• Installatiemethode: 4 stuks 2,5 mm schroefgaten
• Verbindingsmodus: bedrading uitgang
• Module Grootte: 67mm x 48mm x 28mm

Uitgangsspanning / stroomregelmethode:

• Pas de potentiometer “CV-ADJ” aan om de uitgangsspanning in te stellen op de gewenste spanning afhankelijk van uw batterij of LED. Bijvoorbeeld 10-serie LED-spanningsregeling 37V. (Verhoog de omgekeerde klokspanning, verlaag de klokspanning)
• Draai de potentiometer “CC-ADJ” tegen de klok in gedurende ongeveer 30 omwentelingen om de uitgangsstroom in te stellen op het minimum, sluit de LED aan en stel de RV2-potentiometer in op de gewenste stroom. Voor het opladen van de batterij sluit u de batterij aan op de uitgang en stelt u de RV2 in op de benodigde stroom. (Zorg ervoor dat u een ontladen batterij gebruikt voor de aanpassing, want hoe meer de batterij is, hoe kleiner de laadstroom.) (Omgekeerde klokstroom wordt verlaagd en de klokstroom wordt verhoogd)

Stel de stroom niet bij door kortsluiting. De circuitstructuur van de boostmodule kan niet worden aangepast door kortsluiting.

Toepassingsgebied:

• Voeding: input 12V, output kan worden aangepast van 12-50V.
• Voor uw elektronische apparatuur voeding, kunt u de uitgangswaarde instellen op basis van uw systeemspanning.
• Als auto voeding, om uw laptop, PDA of verschillende digitale producten van stroom te voorzien.
• Een high-power mobiele notebook voeding DIY: gekoppeld aan een grote capaciteit 12V lithium batterijpack, zodat uw notebook overal kan worden opgeladen.
• Zonnepaneel spanningsregelaar.
• Voor het opladen van batterijen, lithium batterijen en andere ladingen.
• Om high-power LED-verlichting aan te sturen.

Pakket inbegrepen:

• 1 x 400 W DC-DC hoge vermogens constante spanning boost voedingsmodule
