Beschrijving:

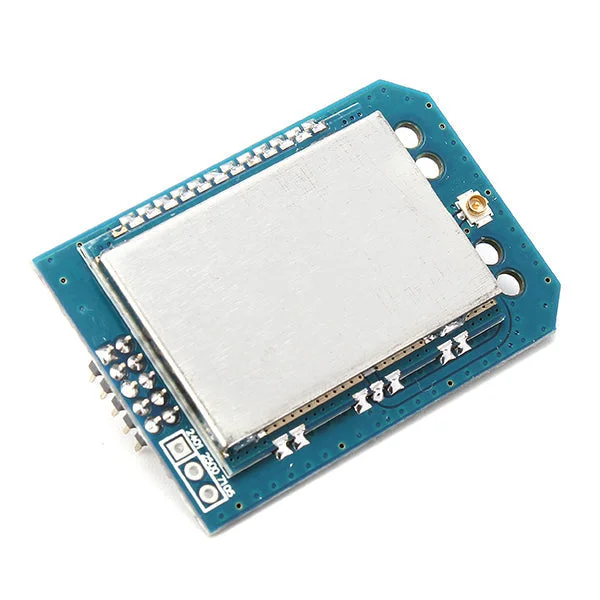

Deze 4-in-1 RF-module integreert vier RF-chips (CC2500, NRF24L01, A7105, CYRF6936) in één enkele printplaat. De module ondersteunt tientallen protocollen, waaronder Frsky, Spektrum DSM2/DSMX, Walkera Devo, FUTABA SFHSS, Flysky, MJX, Esky, Wltoys, enzovoort.
Kenmerken:
- 160mW output PA, LNA en hoogfrequente signaal schakeling circuit.
- Plug and play, direct compatibel met Walkera-zenders zonder dat firmware hoeft te worden gesoldeerd of bijgewerkt.
- Verhoogt het besturingsbereik en de voeding van de zender.
- Met extra 3 chip select signalen en DEVIATION open source firmware, werkt deze module met vrijwel alle open source protocollen voor zenders.
Pin Definitie:
| Naam | Attributen | Functie |
| CSN2500 | Invoer | CC2500 chip select signaal |
| CSN2401 | Invoer | NRF24L01 chip select signaal |
| CSN7105 | Invoer | A7105 chip select signaal |
| CSN6936 | Invoer | CYRF6936 chip select signaal |
| SCK | Invoer | SPI Interface klok signaal |
| MOSI | Invoer | SPI Interface ingang van het apparaat |
| MISO | Uitgang | SPI Interface output van het apparaat |
| VIN | Krachtbron | 4,5V-8V ingang |
| GND | Krachtbron | Grond |
| RST6936 | Invoer | CYRF6936 chip select signaal |
Pakket Inbegrepen:
- 1x 4-in-1 RF-module
Notitie:Open source protocollen worden regelmatig bijgewerkt en kunnen compatibiliteitsproblemen vertonen. Dit kan leiden tot problemen met bepaalde ontvangers.
