Description
Dit 32-bit moederbord is speciaal ontworpen voor 3D-printers en is compatibel met Marlin 2.0. Het biedt uitstekende prestaties en flexibiliteit voor jouw 3D-printprojecten.
Specificaties:
- Ingangsspanning: 12-24V
- Step driver: 6 (ondersteunt SPI socket type stepstick)
- MOSFET-uitgang: 6
- Maximale bedstroom: 20A
- Maximale verwarmingsstroom: 5A
- Aantal thermistoraansluitingen: 5
- Eindschakelaar: 6
- Firmware: Marlin bufix-2.0
Over de TMC2100V1.3 stille driver:
Deze driver is ontworpen voor stille werking. Om de modus van de 2100-module aan te passen, gebruik je een soldeerbout volgens de bijgeleverde pin-tabel.
- Stroom algoritme: i = Vref * 1.9 / 2.5, standaard Vref is ongeveer 0,65V, wat resulteert in een standaardstroom van 0,5A en een maximale stroom van 1A.
- Vref meet de spanning op Gnd en het midden van de potentiometer.
- Sluit de motor niet aan tijdens het meten van de spanning om schade aan de driver te voorkomen.
- Bij het meten van de spanning moet de stroom aangesloten zijn, niet alleen de USB-voeding.
Let op de richting bij installatie, steek deze niet verkeerd in!
Installatie-instructies:
- Verwijder de 3 jumperkapjes onder de socket bij gebruik op Ramps1.4 of MKS Gen.
- Let op de richting van de aansluiting.
- Het koellichaam is rechtstreeks op de printplaat bevestigd.
- De draairichting van de motor is het tegenovergestelde van A4988 en DRV8825. Pas de firmware of motorbedrading aan als je 4988 direct wilt vervangen.

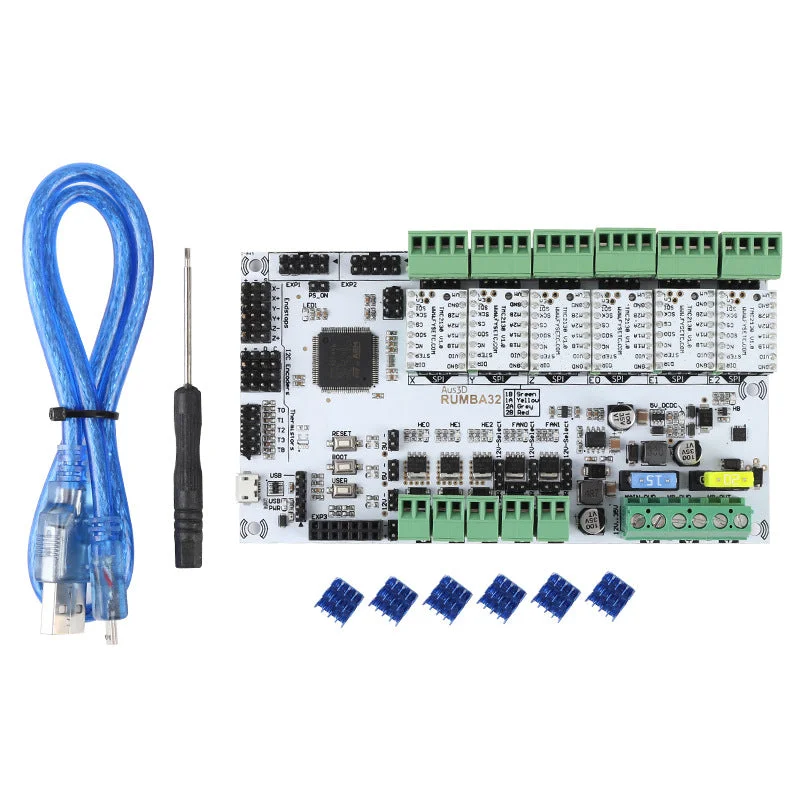

Pakketinhoud:
- 1 x 32-bit moederbord
- 1 x USB-gegevenskabel
- 6 x TMC2100 drivers
- 6 x Fin
- 1 x Schroevendraaier
