Description
Specificaties:
- Ingangsspanning: 5.5V-30V
- Uitgangsspanning: 0.5V-30V
- Uitgangsstroom: 3A voor stabiele werking, tot 4A bij verhoogde warmtedissipatie
- Uitgangsvermogen: 30W bij natuurlijke warmteafvoer, 50W bij verbeterde warmteafvoer
- Overdrachtsefficiëntie: ca. 88%
- Werkfrequentie: 180 KHz
- Beveiliging tegen kortsluiting: Ja (automatisch uitschakelen van de uitvoer na kortsluitbeveiliging, opnieuw inschakelen door opnieuw aan te zetten)
- Laagspanningsbeveiliging: Ja (standaard 5V, onder 5V sluit de output automatisch af en activeert opnieuw bij inschakelen)
- Bescherming tegen omgekeerde verbindingen: Nee
- Modulegrootte: 56x20x21mm
Kenmerken:

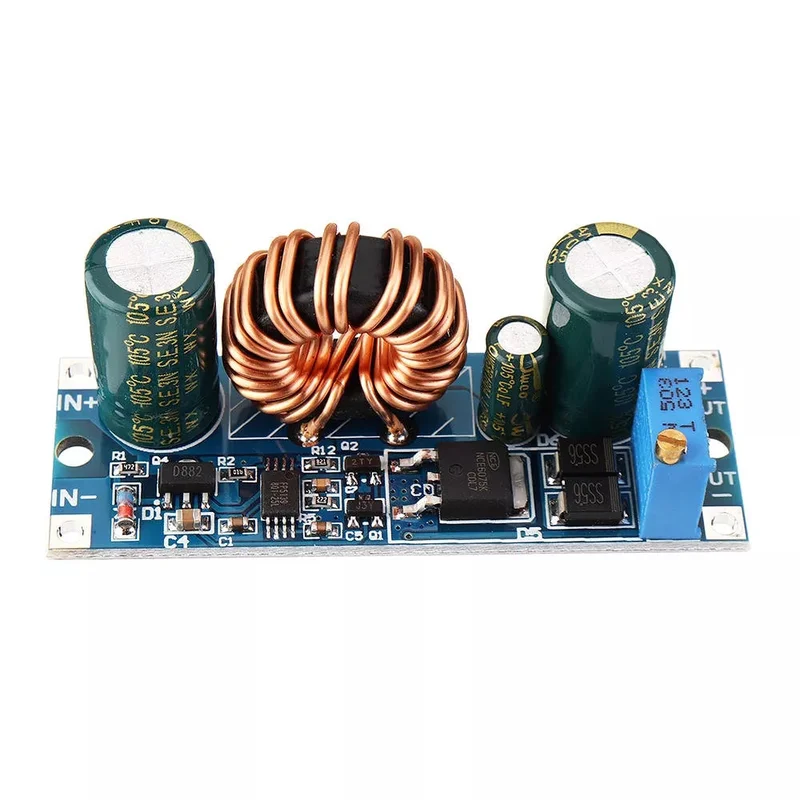

Deze module maakt gebruik van een step-up en step-down chip als belangrijkste controller, met een externe MOS-buis van 60V of 75V als schakelbuis en dubbele 60V 5A SS56 Schottky-dioden voor rectificatie. Dit zorgt voor een groot vermogen en hoog rendement. De module kan zowel verhogen als verlagen. Bijvoorbeeld, als de uitgangsspanning is ingesteld op 18V, blijft de constante spanning 18V, ongeacht de ingangsspanning tussen 5.5V en 30V. Bij een ingang van 12V kan de potentiometer worden ingesteld op een uitgang tussen 0.5V en 30V.
- Zorg ervoor dat de stroomvoorziening altijd groter is dan de benodigde uitgangsbelasting.
- Voor volledige uitvoer moet de ingangsspanning meer dan 7V zijn. Bij een ingangsspanning van meer dan 5.5V is het uitgangsvermogen ongeveer 15W.
Pakket bestaat uit:
Afbeeldingen:
