3 Stuks USB boost module 5V tot 9V/12V step-up module met verstelbare spanningsstroom en display-Snelle verzending

Description

Parameters:

1. Ingangsspanning: 4-13 V (let op de positieve en negatieve polen bij gebruik van de pad-ingang, sluit de wisselstroom NIET aan)

2. Uitgangsspanning: 0,5-30 V

3. Uitgangsstroom: 0-2 A (de uitgangsstroom in constante spanningsmodus is afhankelijk van de grootte van de belasting en kan niet worden aangepast. Als u de limietstroom instelt op 1 A, wordt de constante stroommodus automatisch 1A als de belastingsstroom groter is dan 1 A)

4. Uitgangsvermogen: minder dan 15 W (wanneer het uitgangsvermogen groter is dan 15 W, wordt de uitgang automatisch uitgeschakeld. Na het verminderen van het laadvermogen, druk op de aan/uit-knop om het te herstellen). Bij te hoge ingangsstroom kan het apparaat vroegtijdig uitschakelen vanwege temperatuurbeveiliging.

5. Spanningsweergave: resolutie 0,1 V, fabrieksnauwkeurigheid ± 0,1 V (kan handmatig worden gecorrigeerd na vergelijking met een standaard voltmeter)

6. Huidig scherm: resolutie 0,01 A, bereik 0-2,2 A, fabrieksnauwkeurigheid ± 0,05 A; de weergavefout is groter wanneer de uitgangsstroom minder is dan 0,1 A, een kleine stroom kan niet worden weergegeven binnen 10-40 mA (deze kan handmatig worden gecorrigeerd, kalibratie is nauwkeuriger bij een stroom groter dan 1 A)

7. Vermogen display: 0.00 W – 15.0 W

8. Temperatuurbeveiliging: bij een temperatuur hoger dan 100 °C wordt de OT-bescherming geactiveerd, verlaag het laadvermogen en druk op de aan/uit-knop om het op te lossen.

9. Bedrijfsstroom: ongeveer 30 mA

10. Opladen anti-terugloop: Ja, kan direct op de batterij worden aangesloten zonder diode.

11. Kortsluitingbescherming: Ja, kan direct op de batterij worden aangesloten zonder diode.

12. Gewicht: 30 g met behuizing, zonder behuizing 20 g

Functiebeschrijving:

1. Knop:

“Select” -knop: korte druk om te schakelen tussen spanning, stroom, vermogen; lange druk om de kalibratiemodus in of uit te schakelen;

“Aan/uit-knop”: korte druk om de uitgang in of uit te schakelen; lange druk om het standaardvermogen in te stellen.

2. Potentiometer:

De instelpotentiometer draait met de klok mee om de stroomgrenswaarde te verhogen. Bij constante spanning hangt de uitgangsstroom alleen af van de belasting.

3. Indicatoren:

CC – Constante stroomindicatielampje, helder bij constante stroom (rood);

AAN – Statusindicator op de uitgang (groen);

4. Ingangs- en uitgangspoorten:

Ingang: linkerkant, USB mannelijk, micro USB, pad als invoer; Uitgang: rechterzijde, blauwe 2P-klem als uitgang.

Nauwkeurigheidskalibratiemethode:

Voor kalibratie van de uitgangsspanning en -stroom, houd de “SELECT” -knop langer dan 3 seconden ingedrukt. De digitale buis knippert en kan worden aangepast.

Notitie:

Kalibratie is nauwkeuriger bij een stroom groter dan 1 A; de weergavefout is groot bij een uitgangsstroom kleiner dan 0,05 A.

Het kan mogelijk niet worden weergegeven als de uitgangsstroom kleiner is dan 10-40 mA.

Pakket bestaat uit:

3 x Module

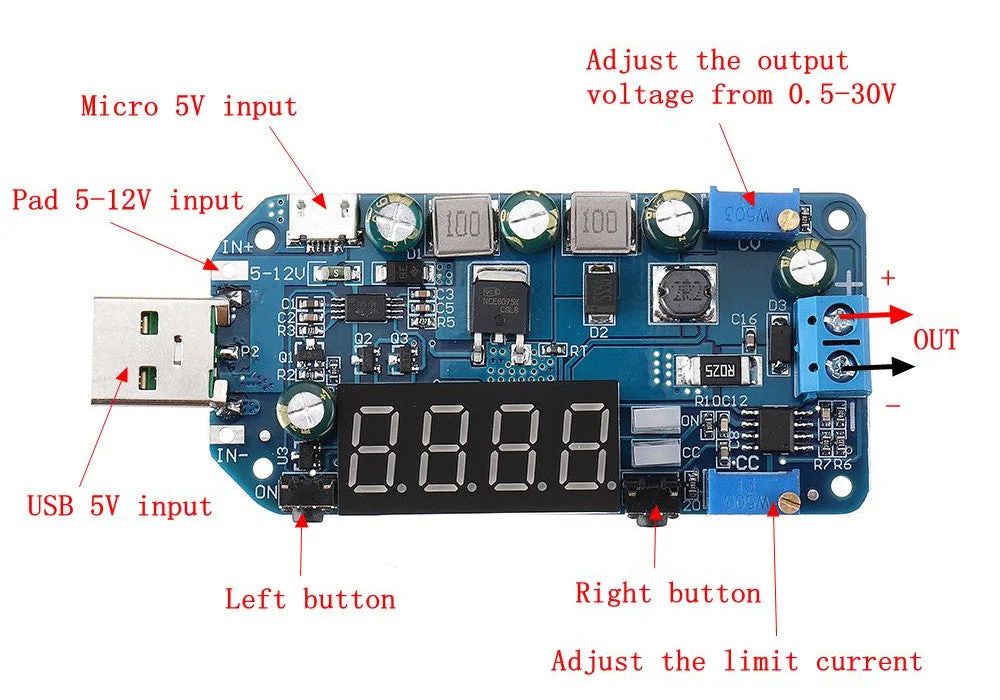

Drie voedingsmodi, het daadwerkelijke bereik van de voeding is 4-13 V.

AAN-indicator: Licht op wanneer de uitgang is ingeschakeld.

CC-indicator: Licht op bij constante stroom.

Linkerknop: Kort indrukken – controle AAN/UIT; lang indrukken – om de standaard AAN/UIT-uitvoer in te stellen.

Rechterknop: Kort indrukken – schakel tussen spannings-, stroom- en vermogensweergave; lang indrukken – voer de kalibratiemodus in of verlaat deze.
