Description
Parameter:
- Afmetingen: 25*17*5mm (lengte*breedte*hoogte)
- Ingangsspanning: DC 5-18V (werkelijk 5-12V is geschikt)
- Oplaadstatus: blauwe licht voor vol en geen belasting, rood tijdens het opladen
- De spanningsinstelling moet worden uitgevoerd in de uitgeschakelde toestand, en de schakelaar moet worden losgekoppeld voordat deze wordt omgeschakeld.
- Kan ook worden gebruikt voor constante stroomsturing van witte LED’s: stel een enkele lithiumbatterij in voor één, stel dubbele lithiumbatterijen in voor twee strings.
Kenmerken:
- Dubbele / enkele 8.4V / 4.2V lithium batterij opladen
- Ingebouwde power MOSFET, schakelmodus, lage warmteontwikkeling van het apparaat, eenvoudige externe aansluiting
- Programmeertbare laadstroom, 0.1-2A
- Programmeertbare voorlaadstroom, 10%-100%
- Geen externe anti-sink schottky diode nodig
- Breed werkspanningsbereik tot 18V
- Rode en groene LED oplaadstatusindicatie
- Chip temperatuurbeveiliging, overstroombeveiliging, onderspanningsbeveiliging
- Batterij temperatuurbeveiliging, omgekeerde batterij uitschakeling, kortsluitbeveiliging
- Schakel frequentie 400KHz, beschikbare inductantie 20uH en hoger
- PWR_ 0N-voeding, batterij-aangedreven schakelcontrole
- Minder dan 1% laadspanning controle nauwkeurigheid
- Trickle, constante stroom, constante spanning drie-fasen opladen ter bescherming van de batterij
- Gebruik van QFN16 4mm*4mm ultra kleine behuizing
Absolute maximum waardes:
- Statische invoerspanning (vin): 20V
- BAT: -8.4V~20V
- BAT kortsluitduur: continu
- Maximale junctietemperatuur: 120℃
- Werkomgevingstemperatuur bereik: -40℃~85℃
- Opslagtemperatuur bereik: -65℃~125℃
- Pinnentemperatuur (soldeertijd 10 seconden): 260℃
Toepassing:
Draagbare apparaten, diverse opladers, smartphones, PDA’s, mobiele telefoons, MP4 of MP5 spelers, tablet PC’s, modelvliegtuigen, elektrische gereedschappen, intercomsystemen.
Inbegrepen in de verpakking:

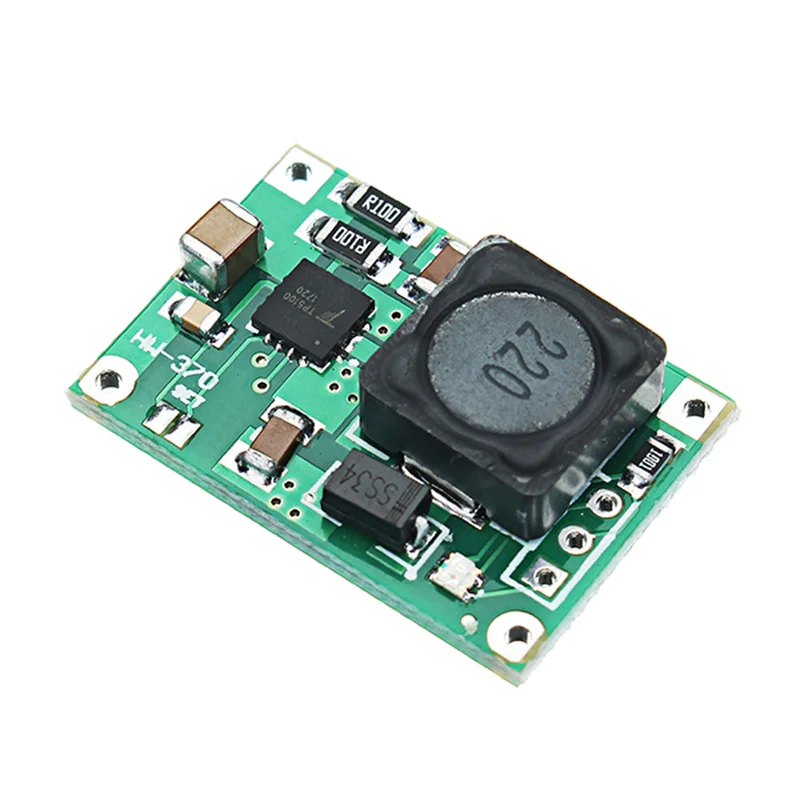

3 x TP5100 oplaadbord
