3 Stuks stepper motor driver uitbreidingsbord voor 3D-printer-Snelle verzending

Description

Perfecte match met:

• Motor driver met 4,5A: TB6600
• 3D-printer moederbord: MKS-Gen

Kenmerken:

Dit uitbreidingsbord is ontworpen voor gebruik met 42 stepper motor drivers van 3D-printers. Het heeft een directe verbinding met de motor driver IC, waarbij de stroomverbruik per interface niet groter is dan 2mA. Het MKS Gen-moederbord heeft een signaalpoort die het signaal van de motor driver kan doorgeven. Aanbevolen drivers zijn onder andere 4988 en 8825.

De 57/86 stepper driver inputs zijn optisch geïsoleerd om storingen te voorkomen. Elke motor driver heeft 3 ingangen: de NL inschakelpoort controleert de motorschakelaar, de PUL pulspoort regelt de motorpositie of snelheid, en de DIR richtinginterface regelt de bewegingsrichting van de motor.

De stroom van de algemene optische koppelingsinterfaces is ongeveer 10mA, waarbij één driver één motor activeert. Een enkele driver gebruikt meestal 30mA controle stroom. Wanneer X, Y, Z en E zijn aangesloten op vier 57/86 motor drivers, is er 100mA stroom nodig voor normaal gebruik.

Let op: het is belangrijk om de verbinding zorgvuldig te maken om te voorkomen dat het 3D-printer IC-bedieningsbord beschadigd raakt door te hoge stroom.

Notitie:

Het MKS CD-expansiebord kan het stroomstroomsignaal aanpassen om te voorkomen dat de motor driver met optische isolatie op de hoofd IC werkt. Het is compatibel met Ramps1.4, MKS Gen en andere moederborden met vijf grote motoren, zodat ze zonder druk kunnen functioneren.

Gebruik:

Plaats het MKS CD-bord direct in de sleuf van de driver en leid het stuursignaal van de bovenliggende witte kaartpoort. Let op de richting van de aansluiting.

Pakket bestaat uit:

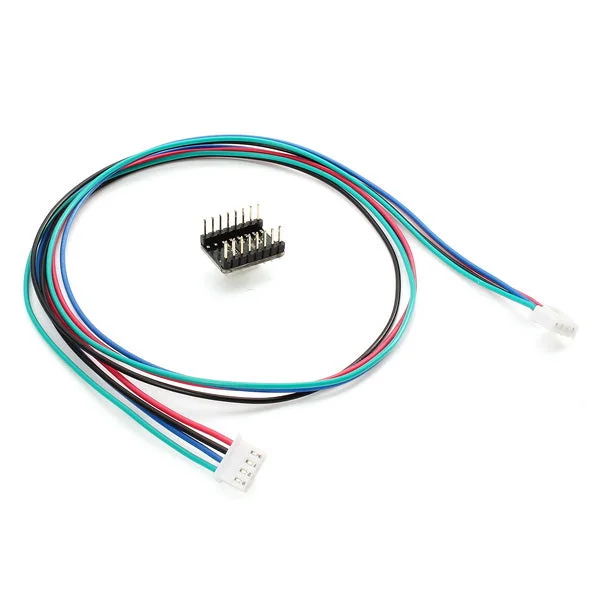

• 3 x MKS CD 57/86 Stepper Motor Driver
• 3 x kabel
