3 Stuks spanningsfrequentie omvormer 0-10V naar 0-10kHz-Snelle verzending

Description

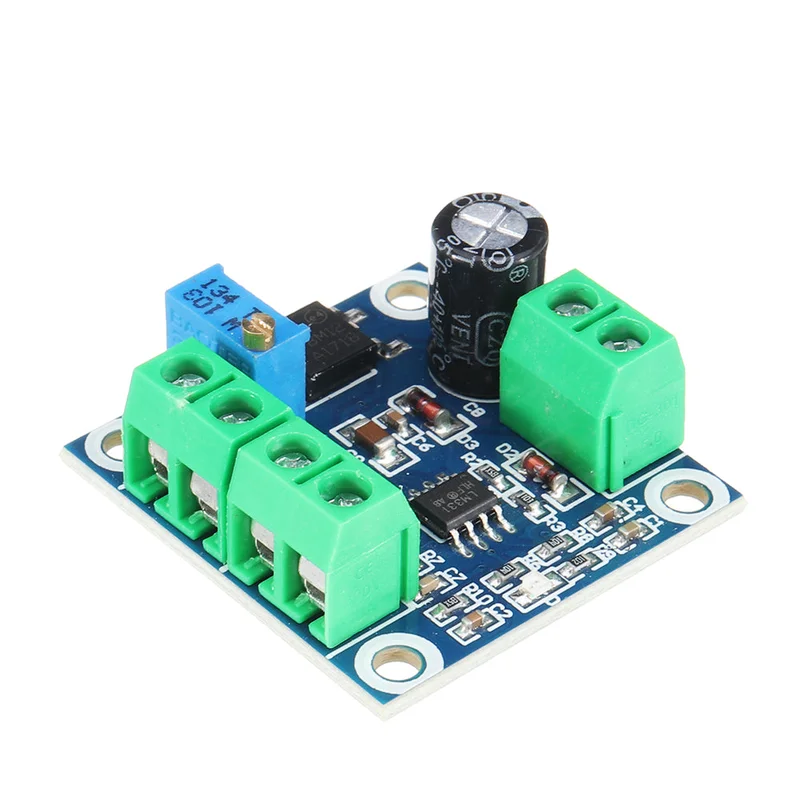

Overzicht:Deze spanningsfrequentiemodule kan verschillende frequenties genereren afhankelijk van de invoerspanning. Het is in staat om een spanningssignaal van 0-10V om te zetten in een frequentiepuls signaal van :1. Ingangsspanning, uitgangsfrequentiesignaal.2. Het uitgangssignaal kan fijn worden afgesteld met een potentiometer om de relatie tussen spanning en frequentie te kalibreren.3. De uitgang van deze module kan worden aangesloten op een driver voor puls-signalen. Het moet worden verbonden met de driver voor een gemeenschappelijke anode. De relevante bedrading is OC-OUT: PUL- of PUL12-30V verbonden met de driver: PUL+ of gemeenschappelijke terminal +5V verbonden met de driver. (Bij voeding van 12V is het nodig om een 330R weerstand te gebruiken. Bij voeding van 13-24V is het nodig om een 2.7K weerstand te gebruiken om de stroom te beperken.)Technische specificaties:Werkspanning: spanningsbereik: : instructies:VCC: Werkende : +: -: : Signaalverzameloutputpoort (gebruik deze outputpoort wanneer aangesloten op een driver).FOUT: Frequentie-outputpoort (algemene frequentie-outputpoort).Twee onafhankelijke uitgangen, OC-OUT is NPN en FREQ-OUT is IC-uitgang. De gemeenschappelijke kathode is gekoppeld aan de negatieve GND van de voeding. Bij gebruik van gemeenschappelijke anode bedrading met de voeding, wanneer de gemeenschappelijke anode bedrading 13-24V is, is het nodig om een 2.7KR weerstand te gebruiken, en bij 12V voeding is het nodig om een 330R weerstand te :Het frequentiepuls-signaal is verbonden met F, en er is een overeenkomstig spanningssignaal op de en uitgang correspondentie:1V = 1KHz10V = 10KHzAls er een afwijking is in de correspondentie tijdens gebruik, kan de potentiometer op de printplaat worden aangepast om te de verpakking:3 x Spanningsfrequentiemodule
