Description
Kenmerken:

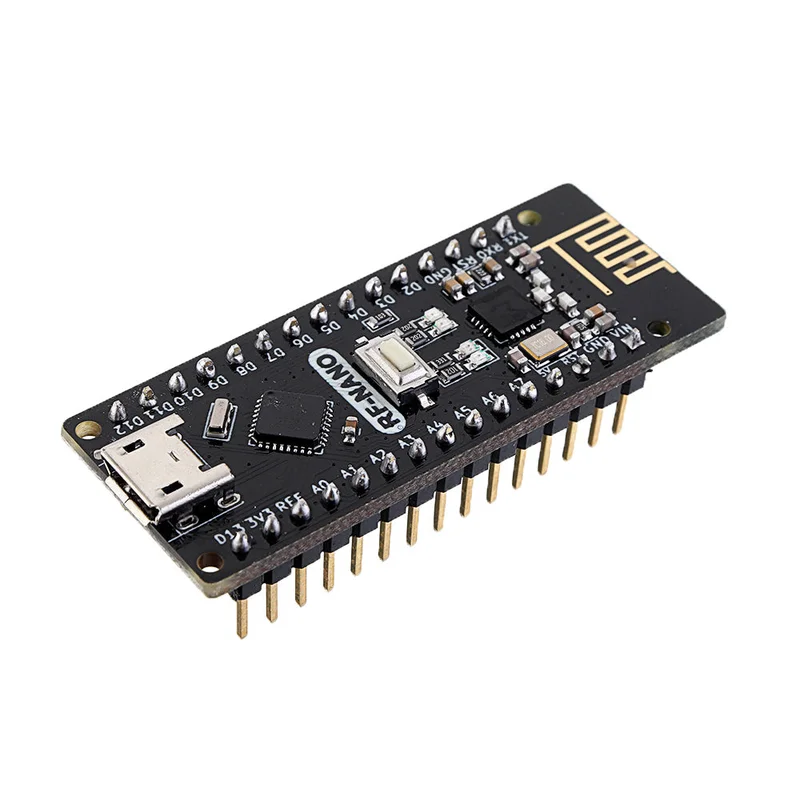

- Geavanceerd ontwerp: De RF-Nano-Board is een geüpgraded nano bord voor Arduino, met de ATMEGA328P-MU QFN32 chip en de nieuwste bootloader (Arduino IDE 1.8.8). Het is volledig compatibel met de standaard nano bord.
- Handig voor toepassingen: De RF-Nano-Board integreert een NRF24L01+ module met de Arduino Nano V3.0, wat het zeer geschikt maakt voor 2.4G draadloze toepassingen.
- Hoogwaardige materialen en technologie: Gemaakt van hoogwaardige PCB-materialen en met Immersion Gold-technologie voor een gladde rand en betrouwbare prestaties.
- Compact ontwerp: De PCB heeft een afmeting van slechts 48mm x 19mm, met volledig compatibele pinnen met de Nano V3.0. Geen solderen nodig. De micro USB-poort maakt het gebruiksgemak nog groter.
- Gebruik van CH340 chip voor UART: Hiermee kunt u drivers downloaden voor macOS, Windows en Linux.
Specificaties:
- Microcontroller: ATmega328P
- NRF24L01+ 2.4G draadloos
- Architectuur: AVR
- Bedrijfsspanning: 5 V
- Flash-geheugen: 32 KB (waarvan 2 KB gebruikt door bootloader)
- SRAM: 2 KB
- Kloksnelheid: 16 MHz
- Analoge I/O-pinnen: 8
- EEPROM: 1 KB
- DC-stroom per I/O-pinnen: 40 mA
- Ingangsspanning: 7-12 V
- Digitale I/O-pinnen: 22
- PWM-uitgang: 6
- Stroomverbruik: 19 mA
- Gewicht: 9 g
Parameters:
- Volledig compatibel met de pinnen en gebruiksmethoden van de Arduino Nano V3.0
- BLE-chip: TI CC2540
- Werkfrequentie: 2.4G
- Transmissieafstand: 50 m
- Ondersteunt AT-commando’s voor het configureren van BLE
- Ondersteunt USB virtuele seriële poort, hardware seriële poort en BLE drieweg transparante transmissie
- Ondersteunt master- en slave-modus
- Ondersteunt verzending van meer dan 20 bytes
- Ondersteunt iBeacons
- Interface: Micro-USB
- Ingangsspanning: USB-voeding, Vin 6~12V, 5V
- MCU: ATmega328P-MU QFN32
- Bootloader: Nieuwste Arduino 1.8.8
- Pinnen: Twee lijnen 2.54mm-15Pin
- Afmetingen: 48mm x 19mm x 12mm
Pakketinhoud:
- 3 x RF Nano bord
Opmerking:
Gebruik Arduino IDE 1.8.6 of een hogere versie. Installeer eerst de CH340-driver en volg vervolgens dit pad in de Arduino IDE: Tools – Board “Arduino Nano” Processor “ATmega328P”. Anders kunt u geen programma branden.
