Naam kit: ICL7107 Voltmeter DIY KitPCB-afmeting: 70,6 x 39 mmGrootte hoofdmontageopening: 77 x 40 mmGrootte weergavevenster: 51 x 24 mmSolderingshandleiding:Klik hier.
Elektrische specificaties:
Werkspanning: DC 5VWerkstroom: 35 mAMeetnauwkeurigheid: kan worden gekalibreerd voor hogere : verdeeld in 3 bestanden:
- 0-2V voor kleine spanningen
- 0-20V voor lage spanningen
- 0-200V voor hogere spanningen
Bereikselectiemethode: soldeerverbindingen op het bord. Voor het 0-2V-bestand soldeert u de twee punten samen met een RX-soldeerweerstand van 1K. Voor het 0-20V-bestand soldeert u met een RX-soldeerweerstand van 100K. Voor het 0-200V-bestand soldeert u met een RX-soldeerweerstand van buiten bereik: eerste positie toont 1 of – de set zijn RX-waarden beschikbaar in 100K en 1M. Deze voltmeter kan ook worden omgevormd tot een ampèremeter door een 2W 0,1 ohm hoge precisie weerstand te solderen op de daarvoor bestemde plek op het : roodBenodigd gereedschap voor de bouw: multimeter, soldeerbout en tang.
Pakketinhoud:

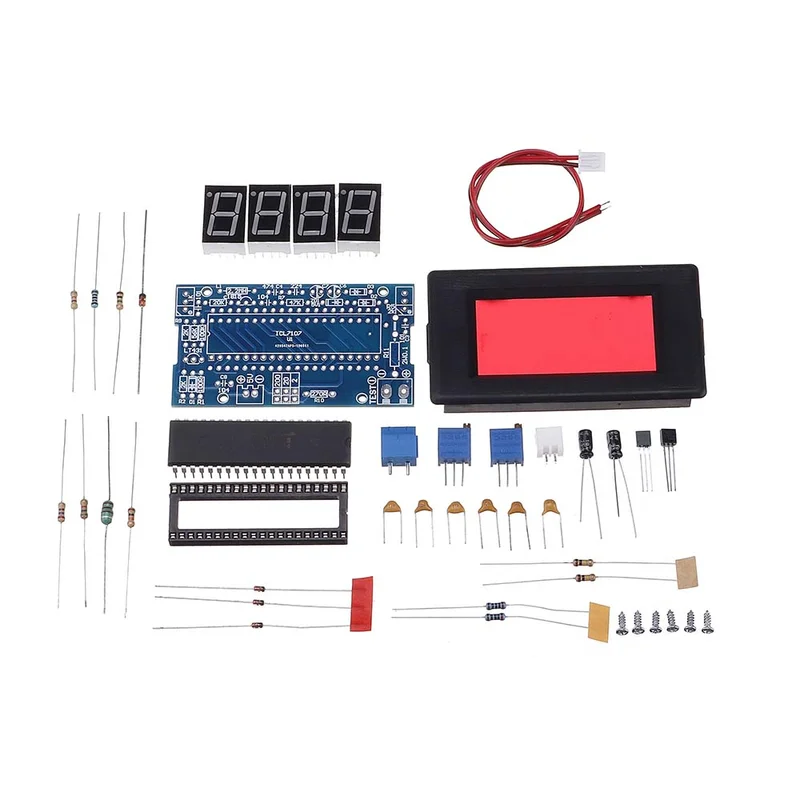

3 x printplaat9 x 1N4148 diode3 x 5,1V Zener-diode3 x 100 ohm weerstand3 x 270 ohm weerstand6 x 2K weerstand3 x 20K weerstand3 x 47K weerstand3 x 56K weerstand6 x 100K weerstand3 x 1M weerstand3 x 2,2MH spoel6 x 104 monolithische condensator6 x 101 monolithische condensator3 x 224 monolithische condensator3 x 474 monolithische condensator6 x 10UF 25V elektrolytische condensator3 x C1815 transistor3 x TL4316 x 3296-202 potentiometer3 x XH2.54-2P connector3 x XH2.54-2P kabel3 x KF301-2 connector3 x 40P chiphouder3 x LT7107 chip12 x 0,56 gemeenschappelijke digitale buis3 x behuizing12 x M2 x 6 zelftappende schroeven
