Beschrijving:
Voor microcontrollers zonder analoge-naar-digitale converter of als u een ADC met hogere precisie wilt, biedt de ADS1115 16-bits precisie bij 860 monsters per seconde via I2C. De chip kan worden geconfigureerd als 4 single-ended ingangskanalen of twee differentiële kanalen. Een leuke bonus is de programmeerbare versterker met een versterking tot x16, waarmee kleinere single/differentiële signalen tot het volledige bereik kunnen worden versterkt. Deze ADC is ideaal omdat hij werkt van 2V tot 5V voeding/logica, een breed scala aan signalen kan meten en zeer gebruiksvriendelijk is. Het is een uitstekende 16-bit converter.

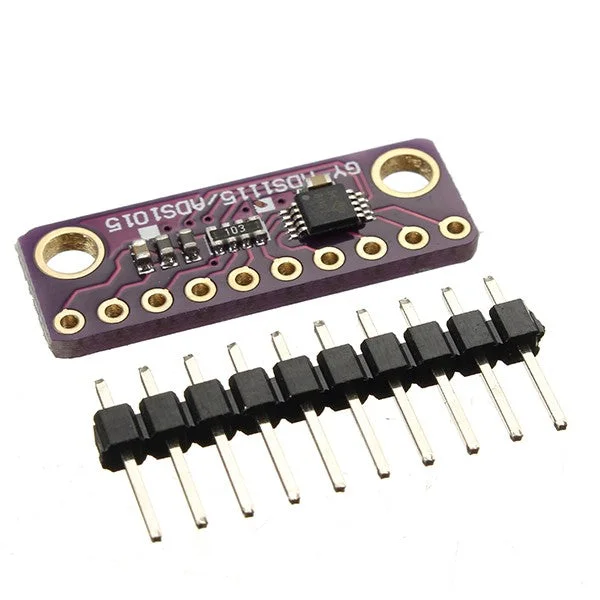

De chip is compact en komt op een breakout board met ferrieten om de AVDD en AGND stil te houden. De interfacing gebeurt via I2C. Het adres kan worden gewijzigd in een van de vier opties (zie de datasheet tabel 5), zodat u maximaal 4 ADS1115’s op een enkele 2-draad I2C-bus kunt aansluiten voor 16 single-ended ingangen.
Voorzieningen:
- Breed spanningsbereik: 2.0V tot 5.5V
- Lage stroomverbruik: Continu modus: Slechts 150uA; Single-Shot modus: Automatische uitschakeling
- Programmeerbare datasnelheid: 8SPS tot 860SPS
- Interne low-drift spanningsreferentie
- Interne oscillator
- Interne PGA
- I2C-interface: Pin-selecteerbare adressen
- Vier single-ended of twee differentiële ingangen
- Programmeerbare comparator
- Deze module gebruikt I2C 7-bits adressen tussen 0x48-0x4B, te selecteren met jumpers
Pakket inbegrepen:
- 3 x I2C ADS1115 16-bit ADC 4-kanaals module
