Description
Beschrijving:

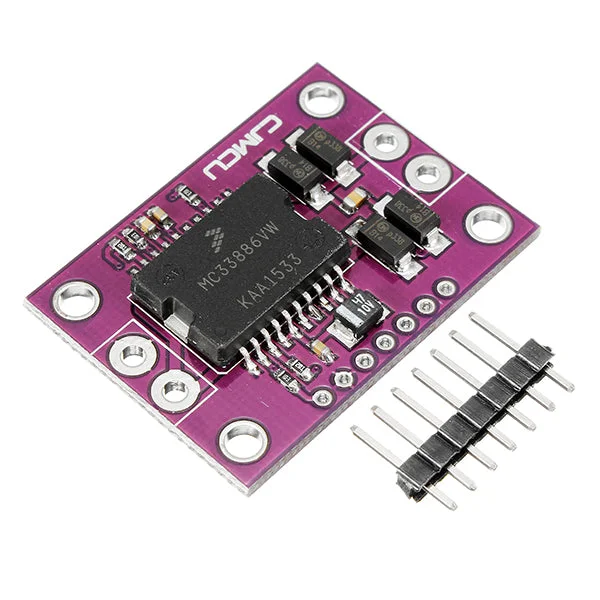

De 33886 is een monolithische H-Bridge, ideaal voor fractionele vermogen DC-motoren en bi-directionele stuwkracht solenoïde controle. De IC bevat interne controle logica, laadpomp, gate drive en low RDS (ON) MOSFET uitgangsschakeling. De 33886 kan continu inductieve DC-belastingen regelen tot 5,0 A. Uitvoerbelastingen kunnen pulsbreedte gemoduleerd zijn (PWM-ed) bij frequenties tot 10 kHz.
Een storingsstatus uitgangsstatus rapporteert onderspanning, kortsluiting en overtemperatuur omstandigheden. Twee onafhankelijke ingangen bedienen de twee halve brug totem-pole outputs. Twee uitgeschakelde ingangen drijven de H-Bridge uitgangen naar tri-state (vertonen hoge impedantie).
De 33886 is parametrisch gespecificeerd boven een temperatuurbereik van -40 °C ≤ TA ≤ 125 °C, 5,0 V ≤ V + ≤ 28 V. De IC kan ook worden bediend tot 40 V met afwijking van de specificaties. De IC is verkrijgbaar in een oppervlaktestand krachtpakket met blootgelegd pad voor heatsinking.
Pakket inbegrepen:
- 3 x automotive computer board idle speed throttle drive board
