Description
Omschrijving:
- Ingangsspanning: 3 ~ 24V, uitgang: ± 24V
- Maximaal uitgangsvermogen: 1-8 W (zie voor details de beschrijving onderaan of vraag ons om informatie.)
- Conversie-efficiëntie: 70-90%
- Ruststroom: 3-4 mA
- Nauwkeurigheid: positieve spanning ± 3%, negatieve spanning ± 5%
- Werkfrequentie: 400 KHz
- Bedrijfstemperatuur: -40 ~ + 85 graden Celsius
- Afmetingen: 42 x 24 x 15 mm
- Gewicht: 10 gram
Voorzien zijn van:
- Hoog rendement tot 90%
- Ingebouwde frequentiecompensatie
- Ingebouwde Soft-Start-functie
- Ingebouwde thermische uitschakelfunctie
- Ingebouwde stroomlimietfunctie
Opmerking:
- Om een stabielere spanning te verkrijgen, wordt aanbevolen dat de output groter is dan 10 mA.
- V- kan niet alleen worden gebruikt, of geen spanningsuitgang. Maar je kunt gewoon V+ gebruiken.
Toepassingen:
- ADC / DAC / operationele versterker referentiespanning
- RS232, RS485, RS422 bus
- Geluidsapparatuur
- Laag vermogen audio voeding
- Auto audio versterker dual power board
- Lcd-voeding
- Instrumentatie apparatuur
Aandacht:
- Dit is een DC-DC-spanningsomvormer, moet opgemerkt worden bij gebruik:
- Ingangsspanning kan niet groter zijn dan het maximale invoerbereik.
- Uitgangsvermogen kan voor langere tijd niet groter zijn dan de maximale belasting.
- Het ingangsvermogen moet groter zijn dan het uitgangsvermogen vanwege het stroomverbruik van de module zelf.
Vraag & Antwoord:
- Q1:Waarom is de uitgangsspanning lager dan de nominale spanning?
- A1:Ingangsvoeding is te laag. Test de ingangsspanning met een multimeter.
- Q2:Waarom is de negatieve spanning niet of de uitgang te laag?
- A2:De negatieve spanning kan niet alleen worden gebruikt. Bij gebruik van een negatieve spanning moet dezelfde belasting worden aangesloten op de positieve spanningsklem.
Het maximale uitgangsvermogen kan 8W bereiken, maar het maximale vermogen varieert onder verschillende omstandigheden. Raadpleeg de volgende tabel voor meer informatie (10-80% van het maximale vermogen is het meest betrouwbaar):
- Ingang DC 3,7-24V, uitgang ± 24V
- Ingangsspanning: 3.7V / 5V / 6V / 9V / 12V / 15V / 18V
- Maximale uitgangsstroom: 0,03-0,25 A
Pakket bestaat uit:

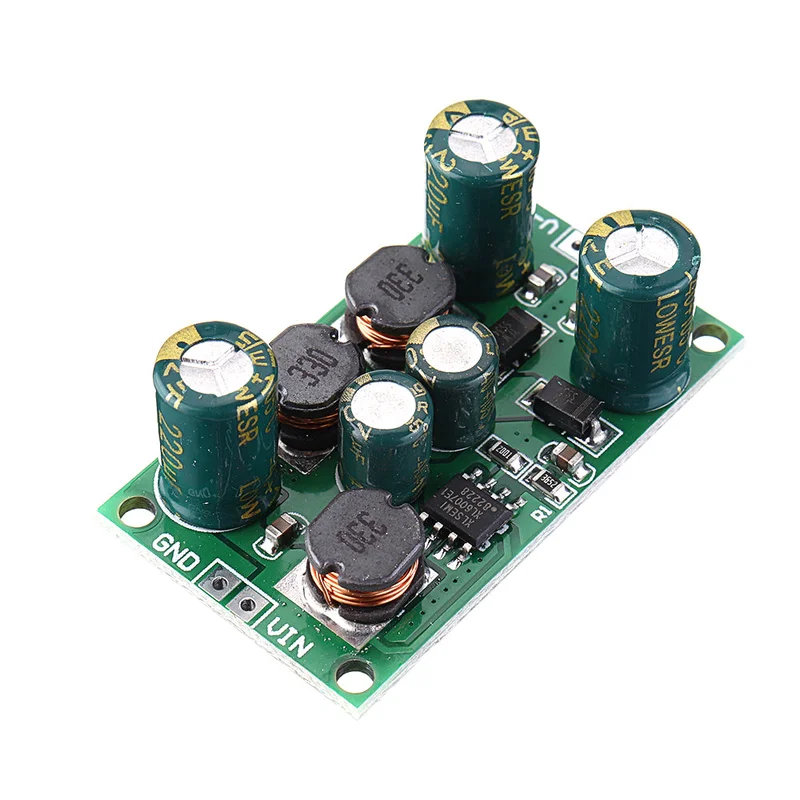

- 3 x DC-DC Boost-Buck Converter +/- spanning Dubbele spanningsmodule
