Description

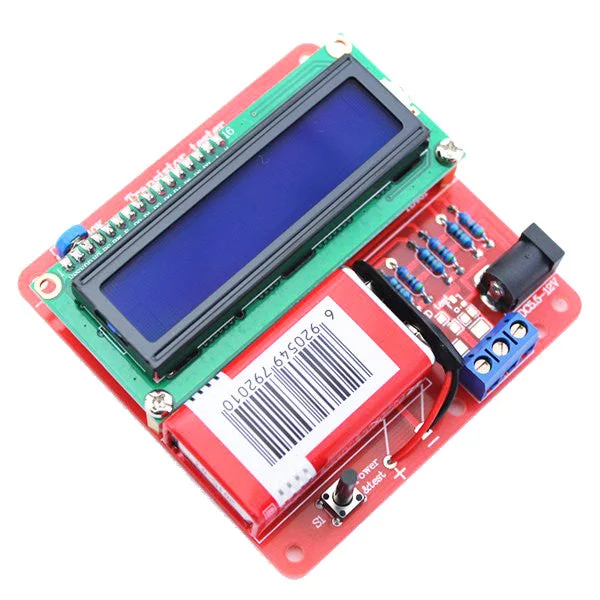

3-delige multifunctionele transistor tester kit voor LCR, ESR en PWM signaalgenerator

Kenmerken:

• Een sleutel meting met automatische uitschakeling. Stroomverbruik in stand-by is slechts 20nA, geschikt voor batterijvoeding.
• Automatische detectie van PNP en NPN bipolaire transistors, N- en P-kanaal MOSFET, JFET, diodes, thyristoren, weerstanden, condensatoren en inductoren.
• Metingen van de stroomversterkingsfactor (B) en geleidingsspanning (Uf) van bipolaire transistors. Darlington-transistors kunnen worden geïdentificeerd door hun hoge versterkingsfactor en drempelspanning.
• Detectie van beveiligingsdiodes binnen bipolaire transistors en MOSFETs, weergegeven op het scherm.
• Metingen van drempelspanning en poortcapaciteit van MOSFETs.
• Ondersteunt metingen van twee weerstanden en kan potentiaal meten. Bij het aanpassen van de potentiometer kan de tester de twee uiteinden en het midden niet onderscheiden.
• Weerstandsmeting met een resolutie van 0.1Ω en een maximale waarde van 50MΩ.
• Capaciteitsmeting van 25pF tot 100mF (100000µF) met een resolutie tot 1pF.
• Detectie van equivalente serie weerstand (ESR) van condensatoren groter dan 2µF met een resolutie van 0.01Ω.
• Toont symbolen van twee diodes in de juiste richting en geeft de voorspanningsspanning weer.
• LED-detectie van diodes met een voorwaartse spanningsdaling hoger dan normaal. Dubbele LED’s worden gedetecteerd als dubbele diodes.
• Gelijktijdige detectie van lichtemitterende diodes die knipperen.
• Elke test duurt ongeveer twee seconden, met uitzondering van lange capaciteits- en inductiemetingen.

Nieuwe functies zijn beschikbaar via het menu:1. Vierkantsgolfsignaalgenerator met een bereik van 1Hz tot 2MHz;2. PWM pulssignaalgenerator voor 1-99% van het pulsbreedte-gemoduleerde signaal;3. Frequentiemeterfunctie voor het testen van signalen van 1Hz tot 25KHz (met een lichte daling in nauwkeurigheid bij hogere frequenties).
Specificaties:

• Meetbereik: Weerstand: 0,5Ω ~ 50MΩ
• Condensator: 30pF ~ 100mF
• Inductantie: 0,01MH ~ 10H
• Werkspanning: 6F22 9V batterij of DC 5.5V ~ 12V via DC aansluiting
• Controller: ATmega328 (geprogrammeerd)
• Standby-stroom: 0,02µA
• Bedieningsstroom: 13mA (bij teststroom van ongeveer 18mA)

Opmerking:

Bij het meten van niet-polariteit capaciteiten van 1µF, let op kortsluiting tussen de twee aansluitingen en schakel de stroom uit tijdens het meten, anders kan het instrument beschadigen. Bij meten met stroom kan het display ‘CELL’ tonen en normaal gebruik verhinderen. Wij zijn niet verantwoordelijk voor dergelijke situaties; vervang de chip indien nodig. Let hier goed op!

Download hier het installatiehandboek voor beginners, omdat het apparaat gemakkelijk beschadigd kan raken.

Pakket bevat:

• 3 x Meter Tester DIY Kit (zonder batterij, niet gelast)

Signaalgenerator functie

PWM pulssignaalgenerator
