3-Delige boost omvormer voor hoogspanningsgenerator 15kV-Snelle verzending

Description

Gebruik:Geschikt voor schoolwetenschappelijke experimenten, elektronische apparatuur, negatieve iongeneratoren, kleine wetenschappelijke productie en meer.

Kenmerken:Dit circuit produceert een stabiele hoogfrequente boog. De temperatuur is extreem hoog, waardoor brandstof gemakkelijk kan ontbranden, wat het een plasma-aansteker maakt.

Opmerking:Deze transformator heeft een hoge spanning wikkeling in de binnenlaag en een laagspanning wikkeling in de buitenste laag. De transformator heeft twee primaire wikkelingen: één met grove koperdraad en één met fijne koperdraad voor de feedbackwikkeling. De secundaire uitgang is hoogspanning.

De grove en dunne wikkelingen van de koperdraad zijn respectievelijk positief. Sluit de voeding positief aan op de hoofdwikkelstaart en de terugkoppelingswikkelkop. Voordat u de transformator soldeert, moet u de geverfde draadkop voorzichtig schrapen met een mes en vervolgens solderen.

Voorzorgsmaatregelen voor gebruik:

• Na succesvolle productie moet de transformator worden afgesloten met epoxyhars of isolerende was voor langdurig gebruik. Blootstelling aan lucht kan schade aan de spoel veroorzaken.
• De ingangsspanning van de kit is 3,7V, wat overeenkomt met een batterijspanning van 18650. Als u de ingangsspanning wilt verhogen (maximaal tot 12V), moet u de weerstand verhogen (standaard 120 ohm). Anders kan de transistor gemakkelijk verbranden. De feedbackweerstand moet worden verhoogd tot 150Ω tot 1,5KΩ. Pas de weerstand aan van groot naar klein, maar niet te klein, anders kan de transistor of transformator verbranden.
• De transformator is ontworpen voor een maximale uitgang van 15kV, wat een boog van 1,5 cm kan produceren. Hoe hoger de uitgangsspanning, hoe groter de kans op schade aan de transformator. Voor betrouwbaar langdurig gebruik wordt aanbevolen om isolerende was of epoxyhars te gebruiken om het geheel te verzegelen.

Specificaties:

• Ingangsspanning: 3.7V-4.2V
• Stroom: <= 2A
• Uitgangsspanning: <15kV
• Uitgangsstroom: <0.4A
• Ontstekingsafstand: <= 0,5 cm
• Afmetingen: ongeveer 27 x 16 x 21 mm (handmatige meting, fouten mogelijk)

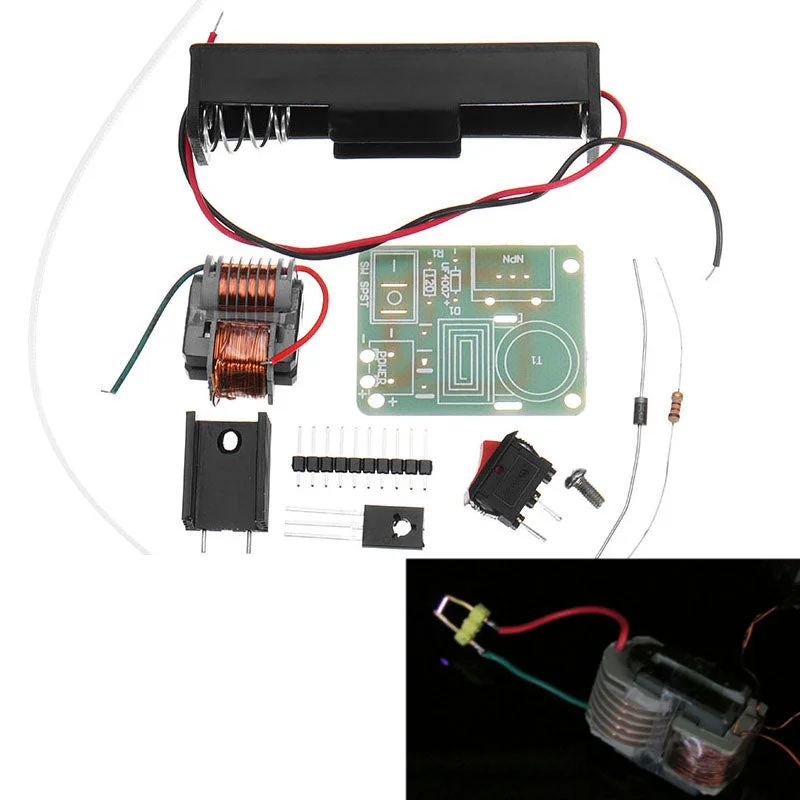

Pakket bevat:3 x hoogspanningsgeneratiekit

Schematisch diagram:Om te voorkomen dat de uitgang 2-lijnafstand te ver is, wat resulteert in geen belasting, kunt u een pen in de uitgang solderen en het uiteinde van de naald in de boog plaatsen, wat bevorderlijk is voor de ontladingsboog.

Na succesvolle productie kan de uitgangsklem die is aangesloten op een hoogspanningscondensator en drie hoogspanningsgelijkrichters, samengesteld uit een spanningsverdubbelingskring, gelijkstroomspanning produceren en een aniongenerator aansteken.
