Description
Introductie:

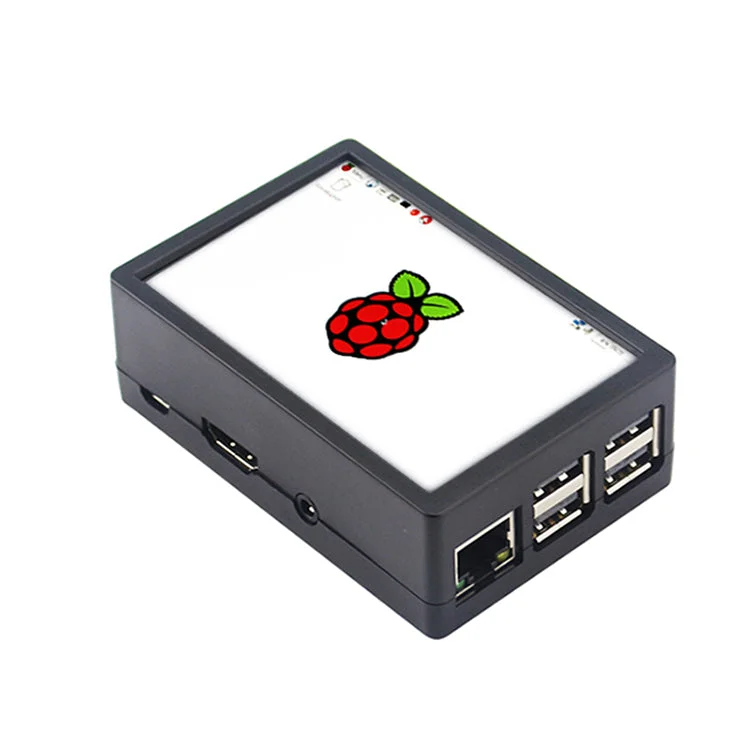

Dit 3,5 inch touchscreen is ideaal voor gebruik met de Raspberry Pi. Het biedt de mogelijkheid om de behuizing aan te passen aan uw gebruik: wanneer u het aanraakscherm gebruikt, verwijdert u eenvoudig de afdekplaat en ventilator. Wanneer u het aanraakscherm niet gebruikt, kunt u de behuizing en ventilator gebruiken voor een normale opstelling.
Let op:Het is niet mogelijk om het 3,5 inch touchscreen en de koelventilator tegelijkertijd te gebruiken!
Kenmerken:
- Flexibele behuizing:Geschikt voor zowel het 3,5 inch aanraakscherm als voor gebruik met een koelventilator.
- Volledige toegang:De behuizing biedt toegang tot alle poorten van de Raspberry Pi, waaronder SD-kaart, HDMI, AV, Ethernet, USB, POE, Camera en MIPI DSI.
- Ondersteuning voor koelventilator:Installeer de koelventilator op de afdekplaat voor optimale warmteafvoer. (Het 3,5 inch touchscreen en de koelventilator kunnen niet tegelijkertijd worden gebruikt!)
- Bevestigingsgaten:Twee gaten aan de onderkant maken het mogelijk om de behuizing aan de muur te bevestigen, wat handig is bij gebruik van het touchscreen.
– Resolutie: 480 × 320 pixels voor een betere weergave.
– Inclusief stuurprogramma (werkt direct met Custom Raspbian).
– Ondersteunt elke revisie van Raspberry Pi (direct aan te sluiten).
– Ontworpen voor Raspberry Pi, een ideale alternatieve oplossing voor een monitor.
– Ondersteunt softwaretoetsenbord (systeeminteractie zonder toetsenbord/muis).
– Biedt uitstekende bescherming tegen schokken, krassen en stof.
Installatie van het 3,5 inch touchscreen:
- Installeer de Raspberry Pi op het basisbord.
- Plak de pad op de achterkant van het 3,5 inch aanraakscherm en plaats het scherm op de GPIO-pinnen van de Raspberry Pi (gebruik geen pen).
- Installeer de afdekplaat.
Specificaties:
| LCD Type | TFT |
|---|---|
| LCD-interface | SPI |
| Type aanraakscherm | Resistief |
| Touch Screen Controller | XPT2046 |
| Kleuren | 65536 |
| Achtergrondverlichting | LED |
| Resolutie | 320 x 480 pixels |
| Beeldverhouding | 8:5 |
| Energieverbruik | TBD |
| Achtergrondverlichting Stroom | TBD |
| Bedrijfstemperatuur (Celsius) | TBD |
Interface Definitie:
| PIN NO. | SYMBOOL | BESCHRIJVING |
|---|---|---|
| 1, 17 | 3.3V | Positieve voeding (3,3 V invoer) |
| 2, 4 | 5V | Positieve voeding (5V invoer) |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | Niet aangesloten |
| 6, 9, 14, 20, 25 | GND | Aarde |
| 11 | TP_IRQ | Onderbreking van het aanraakscherm, laag niveau tijdens aanraking |
| 18 | LCD_RS | Selectie van instructie/data register |
| 19 | LCD_SI / TP_SI | SPI data invoer van LCD/aansluitpaneel |
