Beschrijving:

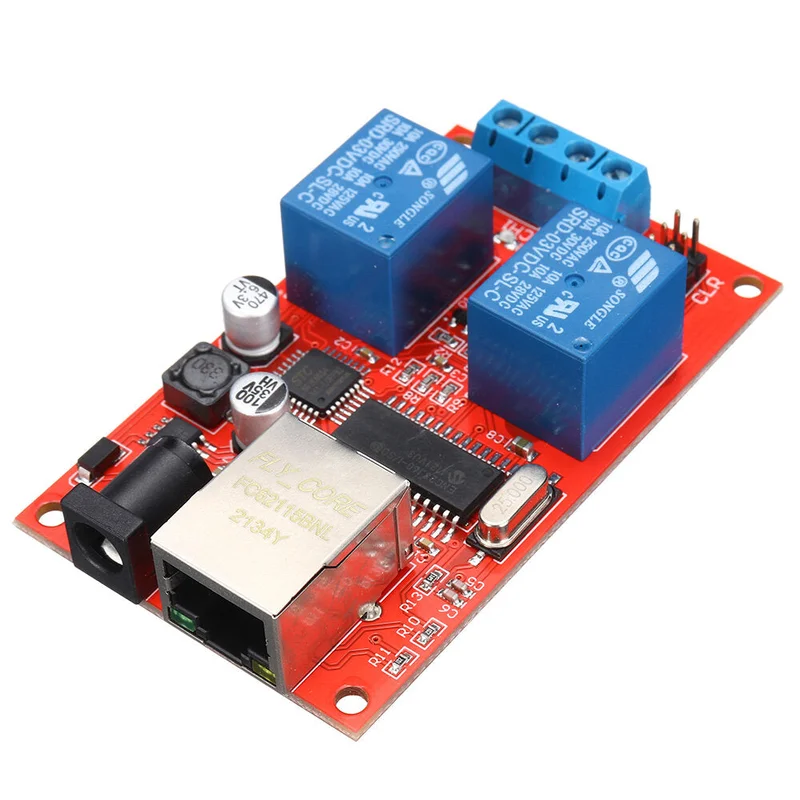

Deze IoT-module ondersteunt 6 netwerkverbindingen in TCP-servermodus en biedt ook een UDP-besturingsmodus, waarmee cloud-afstandsbediening mogelijk is.
- Industriële STC MCU + ENC28J60 met stabiele firmware.
- Eenvoudige besturingsinstructies: stuur 11 om het eerste relais te openen, 21 om het te sluiten, en meer.
- Volledige ondersteuning voor secundaire ontwikkeling met demonstratieprogramma’s en broncode.
- Hardware is uitbreidbaar met verbindingen voor echte klok, 485, Bluetooth, 2,4 GHz, enz.
- 8-bits vereenvoudigd instructiesysteem met krachtige functies en lage ontwikkelingskosten.
Modulekenmerken:
- STC-microcontroller van industriële kwaliteit als de belangrijkste besturingschip.
- 2-weg hoogwaardig relais met absorberende diodeschakeling.
- Voedingsindicator en statusindicator voor elk relais.
- Module kan worden uitgebreid tot 8 uitgangen.
- Configuratie van moduleparameters via het netwerk, zoals IP-adres en standaardgateway.
- Ondersteunt 5-24V ingangsspanning.
- PCB-afmeting: 70 mm x 50 mm, gemaakt van militaire kwaliteit FR-4 plaat.
Specificaties:
- Voedingsspanning: DC5-24V
- Voedingsmethode: 3 stuks nr. 5 batterijen/USB-poort/oplader voor mobiele telefoons/draagbare stroombron
- Gewicht: 51 gram
Interfacebeschrijving:
- +5V: Voeding positief, ingang of uitgang.
- GND: Voedingsaarde, ingang of uitgang.
- P30 – P35: CH3 – CH8 stuurleiding, actief hoog.
- CLR: Herstel fabrieksinstellingen.
- Blauwe terminal: Aansluiting voor gebruikersbelasting, geschikt voor 220V AC of DC-apparatuur tot 30V.
Functiebeschrijving:
De WeChat-afstandsbedieningsfunctie is volledig online. Volg het openbare WeChat-nummer “cloud-afstandsbediening” voor bediening van uw apparatuur. De module ondersteunt TCP, UDP en cloud-afstandsbediening met eenvoudige instructies en een vertraging van 1-65535 seconden.
Pakket inbegrepen:
- 1 x 2-weg Ethernet-relais netwerkschakelaar met vertraging
- 1 x schaal (optioneel)
- 1 x voeding (optioneel)
