Beschrijving:

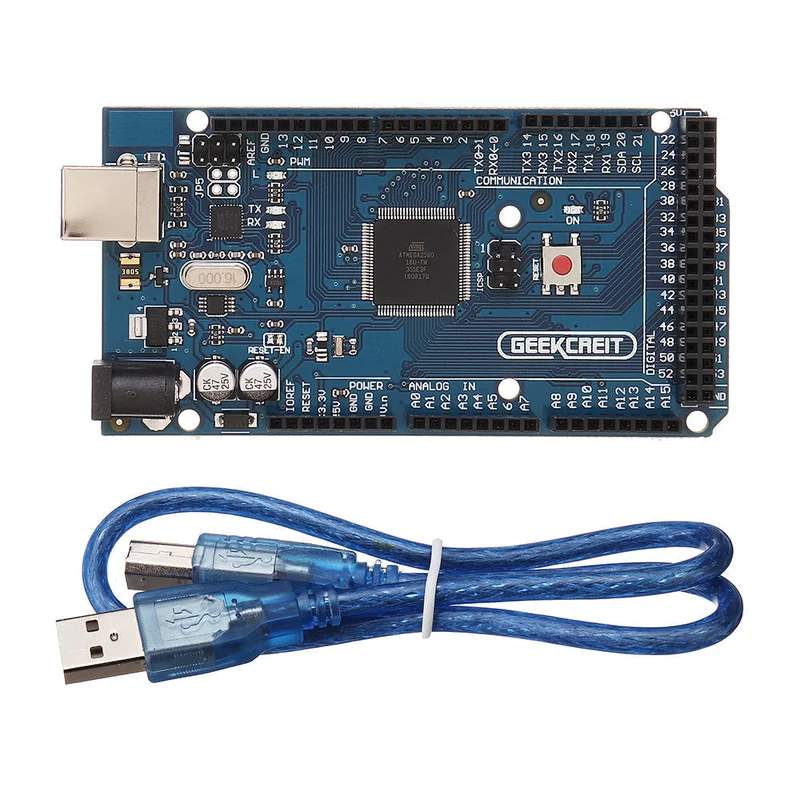

Dit is een Arduino compatibel R3 Mega2560 ATmega2560-16TW (upgrade-versie) besturingsbord met USB-kabel. Dit bord is uitgerust met een ATmega2560 microcontroller en biedt 54 digitale in- en uitgangen (waarvan 14 PWM-uitgangen), 16 analoge ingangen en 4 UARTs (hardware seriële poorten). Het maakt gebruik van een 16 MHz kristaloscillator en heeft een bootloader, waardoor je programma’s rechtstreeks via USB kunt downloaden zonder externe schrijvers. Het kan worden gevoed via USB of een externe stroombron zoals een AC-naar-DC-adapter of batterij.
Het ontwerp van de voeding biedt twee opties: directe voeding via USB of externe voeding. De voeding schakelt automatisch om. De aanbevolen voedingsspanning ligt tussen 6,5V en 12V. Bij een spanning onder de 6V kan de I/O-poort mogelijk niet de vereiste 5V leveren, wat kan leiden tot instabiliteit. Bij een spanning boven de 12V kan de regelaar oververhit raken en kan het bord beschadigd raken.
De ontwikkelingskaart is in de fabriek strikt getest voordat er een klein Blink-programma op wordt geladen. Tijdens de inspectie gaat de LED 3 seconden aan en dan 1 seconde uit, in een non-stop cyclus om te controleren of het bord goed functioneert.
Specificaties:
- Microcontroller: ATmega2560
- Bedrijfsspanning: 5V
- Ingangsspanning (aanbevolen): 7-12V
- Ingangsspanning (limieten): 6-20V
- Digitale I/O-pinnen: 54 (waarvan 14 PWM-uitgangen)
- Analoge ingangspinnen: 16
- DC-stroom per I/O-pin: 40 mA
- DC-stroom voor 3,3V pin: 50 mA
- Flash geheugen: 256 KB (waarvan 4 KB gebruikt door bootloader)
- SRAM: 8 KB
- EEPROM: 4 KB
- Kloksnelheid: 16MHz
Pakket inbegrepen:
- 2 x MEGA 2560 R3 ontwikkelbord
- 2 x USB-kabel
