Beschrijving:

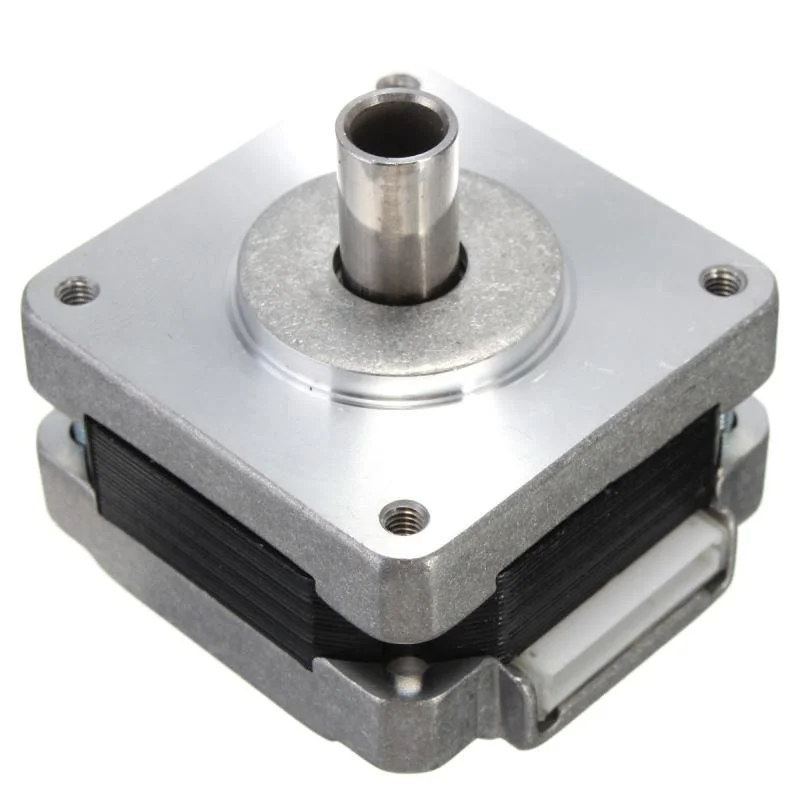

2 stuks 39 mm holle as stappenmotor, 4 fase, 5 draads.
Specificaties:
| Lengte | 39 mm |
| Hoogte | 22 mm |
| Uitgangsas | 8 mm (midden van de diameter van het doorlopende gat van 6.15 mm) |
| Uitgaande as lengte | 13 mm |
| Stap hoek | 1.8 graden |
| Weerstand | Tussenliggende tik: 54 ohm Beide uiteinden: 108 ohm |
| Lood | 5 |
| Kabellengte | 140 mm |
| 12V kortsluitstroom | Tussenliggende kraan: 0,2 A, Beide uiteinden: 0,1 A |
| Nominale spanning | DC 12V |
| Nominale stroom | 0,05 A |
| Nominaal vermogen | 5 W |
| Gewicht | 60 g |
Notitie:
Deze motor is een tweefasen zesdraads stappenmotor, maar in de bedrading worden twee fasen midden van de kraan aangesloten op een tweede terminal. Van buitenaf gezien lijkt het een vierfase vijfdraads stappenmotor te zijn.
Aansluitleidingen:
Pinout: A- Paars, A+ Rood, B- Blauw, B+ Wit, Bruin en Zwart niet verbonden.
