Description
Voorzien van:
- Afmetingen: 2,8 inch
- Chauffeur-chip: ILI9341
- Lettertype-chip: GT30L32S4W
- Resolutie: 240 x 320

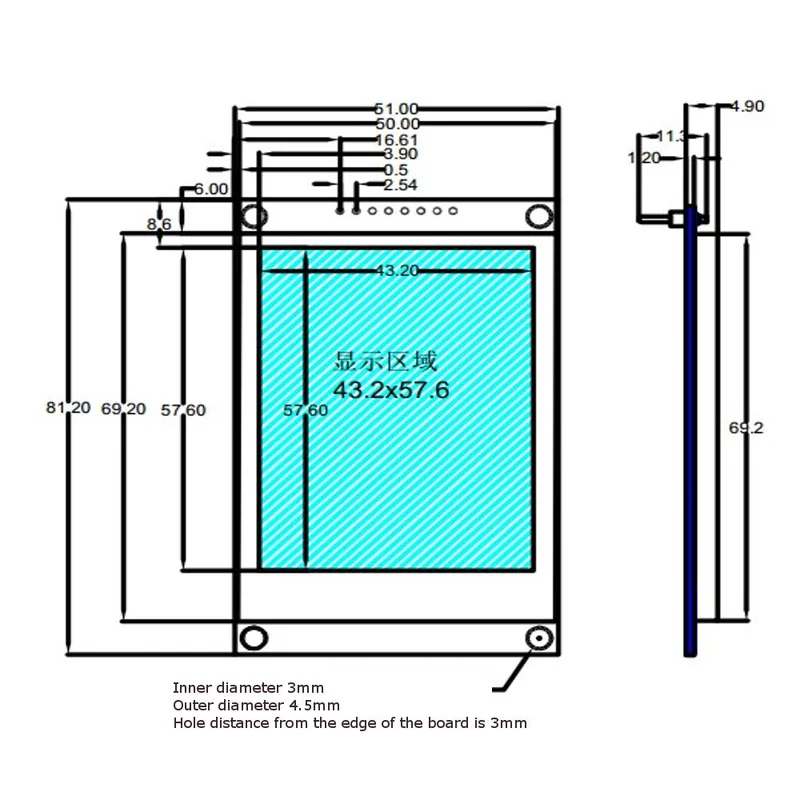

- Weergavegebied: 43,2 x 57,6 mm
- Fysieke grootte: 51 x 81,2 mm
- Interface type: SPI-interface
- Aantal pinnen: 8 pinnen
- Weergavekleur: full colour
- Pixelgrootte: 0,18 x 0,18 mm
- Werktemperatuur: -20 tot 70 graden Celsius
- Werkspanning: 3,3V
Interface beschrijving:
| PIN nr. | Symbool | Beschrijving |
|---|---|---|
| 1 | GND | Grond |
| 2 | VCC | Voeding voor LCD (3,3V) |
| 3 | CLK | Seriële interfaceklok in een 4-draads 8-bits seriële data-interface. |
| 4 | MOSI | Serieel ingangssignaal. Gegevens worden toegepast op de stijgende flank van het SCL-signaal. |
| 5 | RES | Reset-pin voor het LCD, actief laag. |
| 6 | DC | Data Command Control. Hoog betekent weergavegegevens, laag betekent commando-register. |
| 7 | BLK | Stuurpin voor achtergrondverlichting, moet op laag niveau worden aangesloten om de achtergrondverlichting uit te schakelen. |
| 8 | MISO | Lettertype-uitvoer / LCD-gegevensuitvoer voor het lezen van interne schermgegevens. |
| 9 | CS1 | Selectie van LCD-schermchips. |
| 10 | CS2 | Lettertype chip-selectie. |
