Description

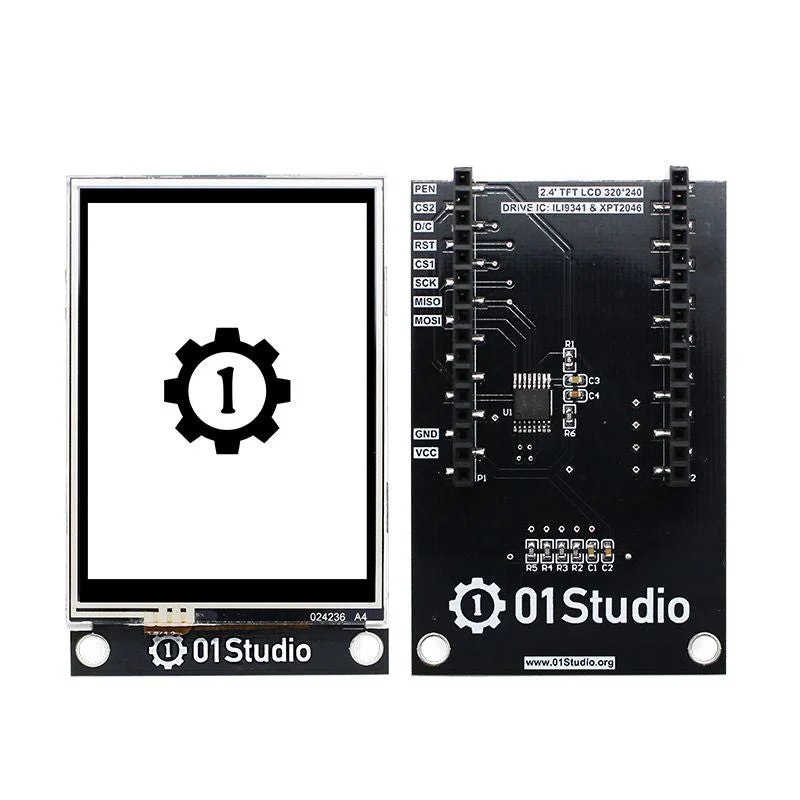

Specificaties:Voedingsspanning: 3,3VSchermgrootte: 2,4 inchKleur: TFTDriverchip: ILI9341 + XPT2046Aanraakmethode: resistief schermCommunicatiemethode: SPIInterfacedefinitie: 2,54 mm (compatibel met de interface van pyboard v1.1)Bordgrootte: 6,6 x 4,2 cmInterface beschrijving:
| pyboard | LCD | LCD pin |
| 496.952 | PEN | Touchscreen onderbrekingssignaal |
| Y2 | CS2 | Slave-selectiesignaal met aanraakscherm |
| Y3 | D / C | Selectie van gegevens / opdrachten |
| Y4 | RST | Reset |
| Y5 | CS1 | LCD slave selecteren |
| Y6 | SCK | SPI-interface |
| Y7 | MISO | SPI-interface |
| Y8 | MOSI | SPI-interface |
| 3.3V | VCC | Stroomvoorziening |
| GND | GND | Aardingsdraad |
Pakket inbegrepen:1 x 2,4-inch LCD TFT aanraakmodule voor MicroPython
