Description

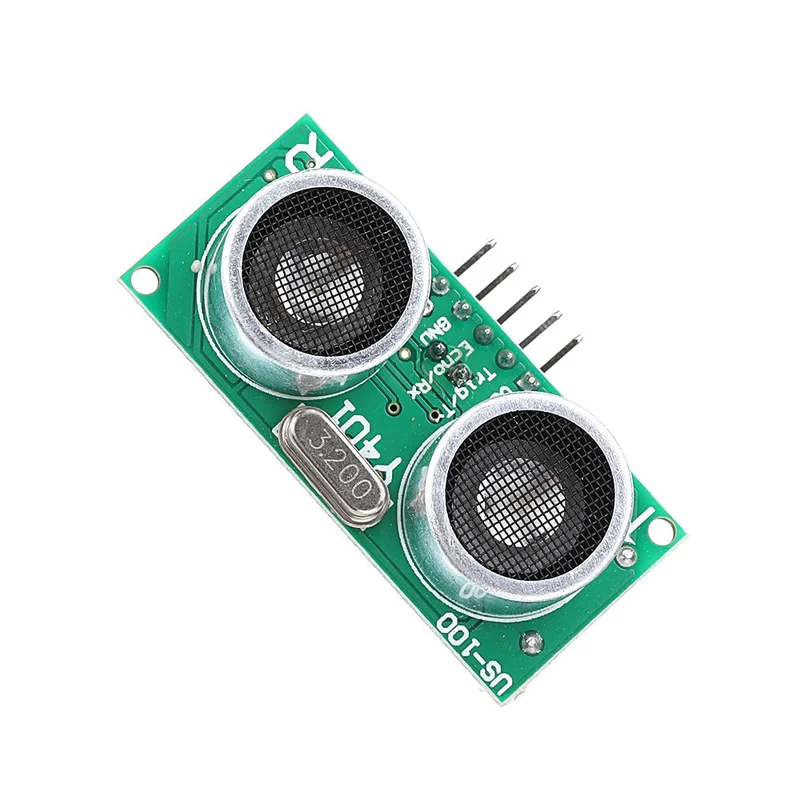

Kenmerken:Deze ultrasone afstandsmodule biedt een contactloze afstandsmeting van 2 cm tot 450 cm. Het heeft een brede werkspanning en een onafhankelijke temperatuursensor voor nauwkeurige metingen. De module ondersteunt verschillende communicatiemethoden, waaronder GPIO en seriële poort, en is ontworpen voor stabiliteit en module bevat een zender, ontvanger en stuurcircuit, evenals een piëzo-elektrische sensor die gebruikmaakt van elektrostrictieve wisselspanning wordt aangelegd op het piëzo-elektrisch materiaal (zoals kwartskristal of piëzo-elektrisch keramiek) om ultrasone golven te genereren. Resonantie ontstaat wanneer de frequentie van de aangelegde wisselspanning overeenkomt met de natuurlijke frequentie van de sensor, wat resulteert in de sterkste ultrasone golven.Piëzo-elektrische ultrasone ontvangers werken op basis van het inverse effect van een ultrasone generator. De structuur is vergelijkbaar, en soms wordt dezelfde transducer gebruikt voor zowel het genereren als ontvangen van ultrasone de ultrasone golf op de piëzo-elektrische sensor inwerkt, genereert deze afwisselende ladingen die worden omgezet in een spanning en versterkt naar het meetcircuit.
| Elektrische parameters | Ultrasone afstandsmodule |
| Werkspanning | DC 2.4V ~ 5.5V |
| Ruststroom | 2mA |
| Bedrijfstemperatuur | -20 ~ +70 graden |
| Output methode | Niveau of UART (selectie springdop) |
| Inductiehoek | Minder dan 15 graden |
| Detectieafstand | 2 cm – 450 cm |
| Detectienauwkeurigheid | 0.3 cm + 1% |
| Seriële poortconfiguratie in UART-modus | Baudrate 9600, 1 startbit, 1 stopbit, 8 databits, geen pariteit, geen stroomregeling. |
Pin 1: Aansluiten op VCC-voeding (DC 2.4V-5.5V).Pin 2: In UART-modus verbonden met de TX-aansluiting van het externe circuit; in niveau-triggermodus verbonden met de 3: In UART-modus verbonden met de RX-aansluiting van het externe circuit; in niveau-triggermodus verbonden met de 4/5: Verbinden met de aarde van het externe -geactiveerd bereik:Seriële poort activeren:Temperatuurmeting via seriële poort:Voer 0X50 (baudrate 9600) in op de Trig/TX-pin om de temperatuur te meten. De temperatuurwaarde wordt via de Echo/RX-pin :1. Sluit eerst de GND-terminal aan voordat u de module van stroom voorziet.2. Het gemeten object moet minimaal 0,5 vierkante meter zijn en zo vlak mogelijk.3. Bij onregelmatige oppervlakken kunnen meerdere metingen nodig zijn voor nauwkeurigheid.
Pakketinhoud:
10 x ultrasone afstandsmodule
