Description
Toepassing:

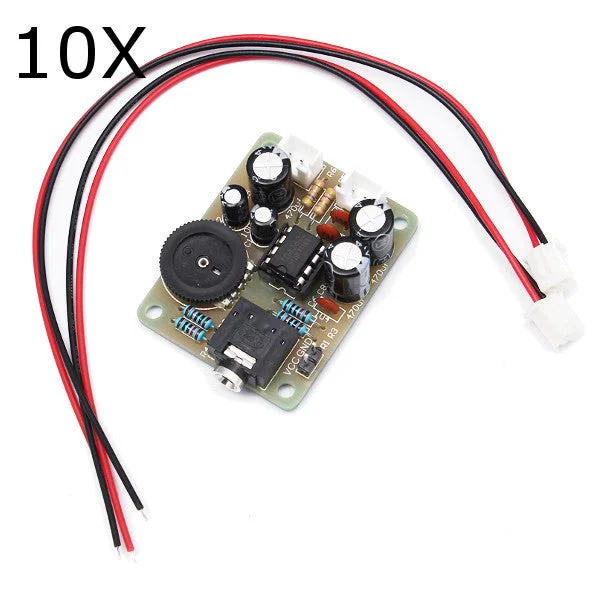

Deze DIY-kit maakt gebruik van de TDA2822M chip, die veel wordt gebruikt in apparaten zoals WALKMAN, radio’s en multimedia actieve luidsprekers als audioversterker. Het heeft voordelen zoals een eenvoudig circuit, goed geluidsvolume en een breed spanningsbereik. Het kan zowel in stereo- als BTL-circuits worden gebruikt.
Opmerking: dit is een doe-het-zelf-pakket, je moet het zelf samenstellen.
Schematische diagraminleiding:
Het hoofdcircuit is eenvoudig en bestaat uit een audio-ingangsverloopschakeling en de TDA2822 audio versterkerschakeling. Het audio-ingangsaanpassingsdeel bestaat voornamelijk uit een hoofdtelefoonconnector en een roterende potentiometer. De grootte van het audiosignaal kan worden aangepast door de potentiometer te draaien.
Elektrische parameters:
- Werkspanning: DC 4.5-9V
- PCB bord maat: 44 x 34 mm
- Buzzer maat: 50 mm
- Uitgangsvermogen: 0.5W
