Beschrijving:

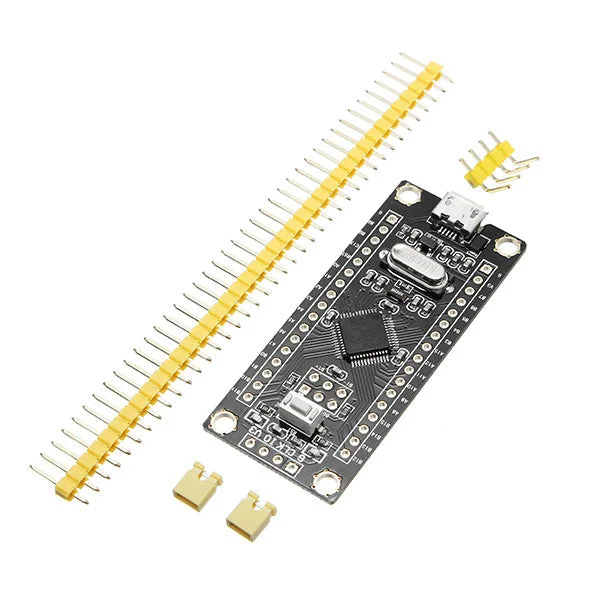

Dit ontwikkelbord is uitgerust met de STM32F103C8T6 hoofdchip en heeft een vooraf geschreven testprogramma. Bij inschakeling knippert het LED-lampje om te bevestigen dat het bord goed functioneert.
Specificaties:
- Kern:ARM 32-bits Cortex™ – M3 CPU
- Werkfrequentie tot 72 MHz
- Single cycle vermenigvuldiging en hardware divisie
- Geheugen:
- 64K of 128K bytes Flash-programma geheugen
- Maximaal 20K bytes SRAM
- Klok, reset en stroombeheer:
- Voeding en I/O-pinnen: 2,0 tot 3,6 V
- 4 ~ 16MHz kristaloscillator
- Ingebouwde 8MHz RC-oscillator
- 40 kHz RC-oscillator met interne kalibratie
- PLL voor CPU-klokgeneratie
- 32kHz RTC-oscillator met kalibratiefunctie
- Laag energieverbruik:
- Slaap-, stop- en standby-modus
- V BAT voor RTC en back-up registers
- 2 12-bits analoge-naar-digitale converters:
- Conversietijd van 1µs (tot 16)
- Conversiebereik: 0 tot 3,6V
- Dubbele bemonstering en vasthoudfunctie
- Temperatuursensor
- DMA:
- 7-kanaals DMA-controller
- Ondersteunde randapparatuur: timers, ADC, SPI, I2C en USART
- Tot 80 snelle I/O-poorten:
- 26/37/51/80 I/O-poorten, alle kunnen worden toegewezen aan 16 externe interrupts; bijna alle poorten tolereren 5V signalen
- Debugmodus:
- Seriële single wire debug (SWD) en JTAG interface
- Timers:
- 3 16-bits timers, elk met maximaal 4 kanalen en incrementele encoder ingangen voor input capture/output vergelijken/PWM of puls telling
- 1 16-bit PWM regeling met geavanceerde bediening en noodrem voor motorregeling
- 2 watchdog timers (standalone en window type)
- Systeemtijdklok: 24-bits zelfverminderingsteller
- Communicatie interfaces:
- Tot 2 I2C-interfaces (SMBus/PMBus-ondersteuning)
- Maximaal 3 USART-interfaces (ondersteuning voor ISO7816-interface, LIN, IrDA-interface en modembesturing)
- Maximaal 2 SPI-interfaces (18Mbit/s)
- CAN-interface (2.0B actief)
- USB 2.0 full speed interface
- CRC berekeningseenheid, 96 bits chip unieke code
Pakket inbegrepen:
10 x STM32F103C8T6 moederbord
