Description
Overzicht:

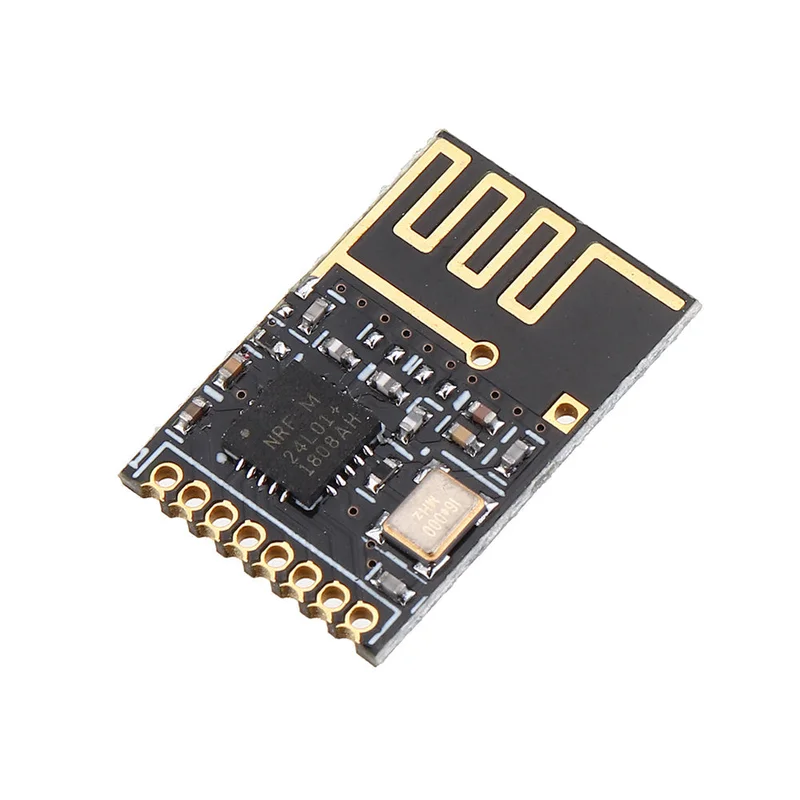

De NRF24L01 is een transceiver-chip die werkt in de ISM-band van 2,4-2,5 GHz. Deze draadloze zendontvanger omvat een frequentiegenerator, een uitgebreide SchockBurst™-modus, een controller, een eindversterker, een kristalversterker, een modulator, een demodulator, uitgangsvermogen, kanaalselectie en protocol. De instelling kan worden geconfigureerd voor een zeer laag stroomverbruik via de SPI-interface. Bij een zendvermogen van 6dBm is het stroomverbruik 9,0 mA. In de ontvangstmodus is het stroomverbruik 12,3 mA, en in de power-down-modus is het nog lager.
Kenmerken:
- Lage werkspanning: 1,9 ~ 3,6V
- Hoge snelheid: 2 Mbps, wat het botsingsverschijnsel bij draadloze transmissie vermindert (software stelt de transmissiesnelheid in op 1 Mbps of 2 Mbps)
- Multifrequentiepunt: 125 frequentiepunten voor multipuntcommunicatie en frequency hopping-communicatie
- Ultraklein: ingebouwde 2,4 GHz-antenne, afmetingen 15×29 mm (inclusief antenne)
- Laag stroomverbruik: snelle luchttransmissie en korte opstarttijd verminderen het stroomverbruik aanzienlijk
- Lage toepassingskosten: integreert alle signaalverwerkingsonderdelen gerelateerd aan het RF-protocol, zoals automatische hertransmissie van verloren datapakketten
- Eenvoudig te ontwikkelen: de verbindingslaag is volledig geïntegreerd in de module, wat de ontwikkeling vergemakkelijkt
Pakket inbegrepen:
