Description
Voorzien van:
Je hebt de perfecte I2C-sensor gevonden en wilt er meerdere aansluiten, maar je realiseert je dat deze chip een vast I2C-adres heeft. Met de I2C-communicatie kun je geen twee apparaten met hetzelfde adres op dezelfde SDA/SCL-pinnen hebben. Gelukkig is er een oplossing: deze I2C 1-naar-8 multiplexer!
Met deze multiplexer kun je tot 8 I2C-apparaten met hetzelfde adres aansluiten op één microcontroller. De multiplexer fungeert als een poortwachter en stuurt de opdrachten naar de geselecteerde I2C-pinnen.
Het gebruik is eenvoudig: de multiplexer heeft het I2C-adres 0x70 (aanpasbaar van 0x70 tot 0x77). Je schrijft een enkele byte met het gewenste gemultiplexeerde uitvoernummer naar dat adres en alle toekomstige I2C-pakketten worden naar die poort verzonden. Je kunt tot 8 van deze multiplexers op de adressen 0x70-0x77 gebruiken om 64 apparaten met hetzelfde I2C-adres aan te sturen.

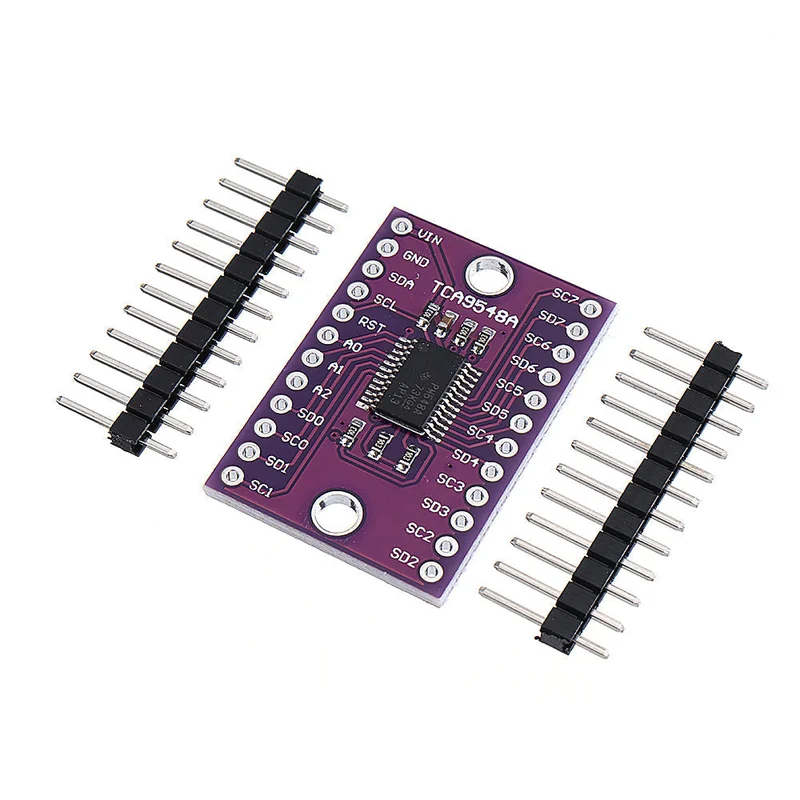

Deze chip is op een break-out board geplaatst, zodat je het eenvoudig op een breadboard kunt gebruiken met condensatoren en pull-up/pull-down weerstanden. Enige soldeerwerk is vereist, maar na het solderen kun je het in een soldeerloze breadboard steken. De chip is compatibel met zowel 3V als 5V, waardoor je het op elk logisch niveau kunt gebruiken.
Pakket bestaat uit:
10 x uitbreidingskaarten
