Beschrijving:

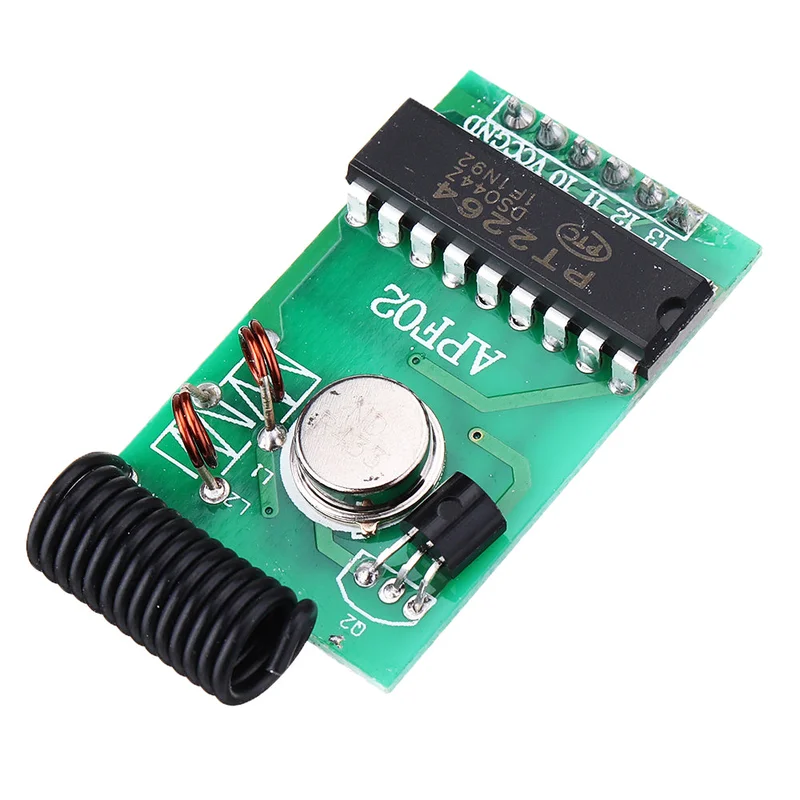

Deze draadloze ontvangermodule biedt stabiele prestaties en heeft een breed bedrijfsspanningsbereik. Het product is consistent en biedt een goede prijs-kwaliteitverhouding. De ingebouwde coderingschip is eenvoudig te gebruiken.
Technische specificaties:
- Werkspanning: DC3-9V
- Werkfrequentie: 315 MHz (optioneel)
- Standby stroom: 0 mA
- Werkende stroom: 15 mA
- Coderingsmethode: vaste code
- Overdrachtsafstand: > 500 m (gevoeligheid van de openingskaart is hoger dan -103 dBm)
- Uitgangsvermogen: 15 dBm (32 mW)
- Overdrachtssnelheid: < 10 Kbps
- Modulatiemethode: OOK (amplitudemodulatie)
- Werktemperatuur: -10 °C ~ +70 °C
- Afmetingen: 36 × 23 × 8 mm
| PIN | NAAM | Functie |
|---|---|---|
| 1 | 13 | Gegevenspin |
| 2 | 12 | Gegevenspin |
| 3 | 11 | Gegevenspin |
| 4 | 10 | Gegevenspin |
| 5 | VCC | Power + |
| 6 | GND | Power – |
| 7 | MIER | Antenne einde |
Voorzorgsmaatregelen voor gebruik:
- Gebruik een flexibele draad of een ander hard metaal (zoals een zweepantenne) voor de antenne tot een lengte van ongeveer 28 cm (315 MHz) / 24 cm (433 MHz) en houd deze zo recht mogelijk. Vermijd nabijheid van metalen voorwerpen.
- De voedingsspanning moet stabiel zijn met een lage rimpelfactor. Meertrapsfiltering is vereist (zoals het toevoegen van kralen, smoorspoelen, condensatoren, enz.).
- Als de MCU-klokfrequentie lager is dan 4 MHz, zorg er dan voor dat het kristal zo ver mogelijk van de RF-ontvangermodule is geplaatst, omdat hogere harmonischen de communicatieafstand kunnen beïnvloeden.
- Let op dat de snelheid van het coderende IC en het decoderende IC hetzelfde moet zijn, evenals het formaat van de code (de oscillerende weerstand moet worden aangepast), anders kan de afstand worden beïnvloed en is communicatie niet mogelijk.
Pakket bestaat uit:
10 x ontvangstbord
