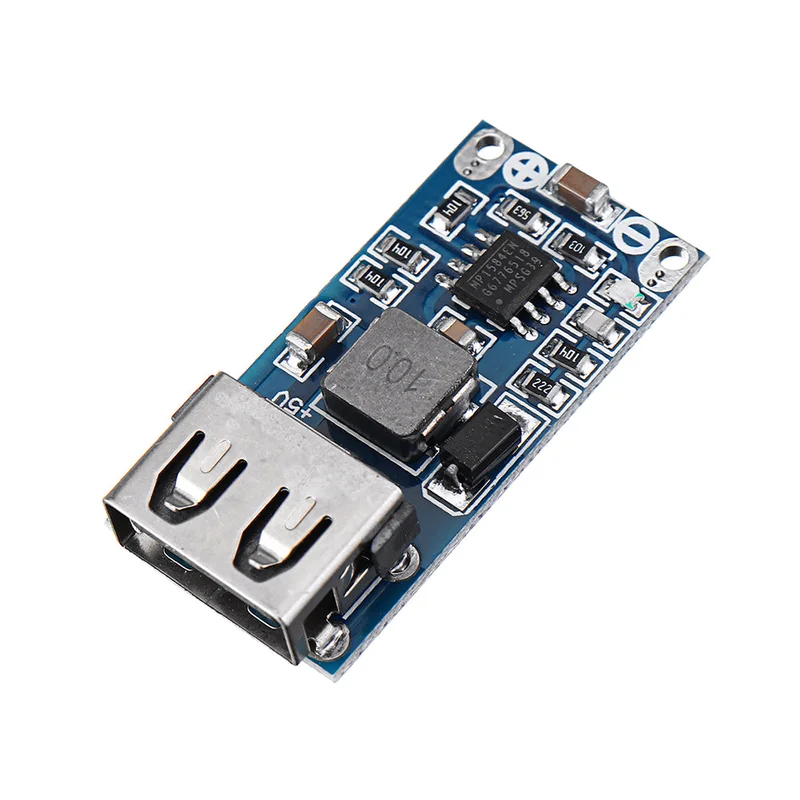

Description
Voorzien van:
- Afmeting van het product: 35,5 x 17 x 8,3 mm
- Ingangsspanningsbereik: 6-26V
- Uitgangsspanning: 5,2V (gelet op het verlies van de laadlijn, de output is ongeveer 5,2V, de belasting is ongeveer 5V)
- Bovengrens uitgangsstroom: 3A (zonder koellichaam is de stabiele uitgangsbovengrensstroom 2A)
Voorzorgsmaatregelen:
- De positieve en negatieve polen kunnen niet worden omgekeerd en de ingangsspanning mag niet hoger zijn dan 26V, anders wordt de chip beschadigd!
- Wanneer u de computer inschakelt, mag u de samplingweerstand en IC-pin op de print niet met de hand aanraken. Anders kan de uitgangsspanning plotseling worden beschadigd en het apparaat beschadigen!
- Leg een aantal klanten uit met elektronische basiskennis: denk niet dat de nominale stroom van 3A de apparatuur zal verbranden. De laadstroom wordt bepaald door het apparaat. De laadstroom voor de meeste apparaten is 0,8-1,5A.
Tip: dit is een oplaadmodule met korting. De stroom aangegeven door 2A verwijst naar de bovenste limietstroom van de belasting. Het kan niet worden vergeleken met de 2A-stroom die wordt aangegeven door de oplader.
| Project | Min. Waarde | Typische waarde | Maximale waarde | Eenheid |
|---|---|---|---|---|
| Standby-stroom (Ven = 0V) | 15 | 20 | 25 | uA |
| Onbelaste stroom | 8 | 12 | 18 | mA |
| Ingangsspanning | 6 | 12 | 26 | V |
| Uitgangsspanning | 5.1 | 5.25 | 5.4 | V |
| Uitgangsstroom | 0 | 2 | 3 | A |
| Overstroombeveiligingsstroom | 5 | 5.5 | 6 | A |
| Conductie interne weerstand | 80 | 100 | 120 | mΩ |
| On-off niveau | 335 | 385 | 435 | KHz |
| Hoge temperatuurbescherming | 85 | 90 | 130 | °C |
| Conversie-efficiëntie (I = 7V, 0 = 5V) | 93 | 95 | 97 | % |
| Omgevingstemperatuur | -40 | 25 | 85 | °C |
Pakket bestaat uit:
- 10 x voedingsmodule
