Description

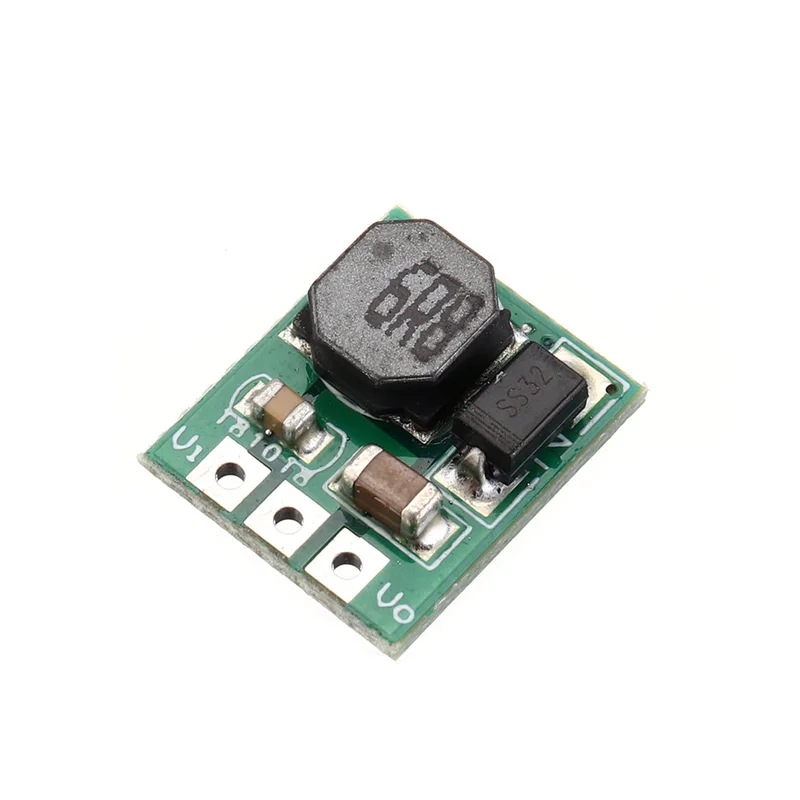

Beschrijving:Deze DC-DC boost converter module heeft een werkfrequentie van 1MHz.Efficiëntie tot 94% (meestal tussen 84% en 91%).Ruststroom: : -40 tot +85 graden : -65 tot +150 graden : 13 x 11 x 5,2 mm (ultra klein en ultra dun).Gewicht: 1 g (ultralicht).Beveiliging:Overstroombeveiliging (OCP).Overspanningsbeveiliging (OVP).Kortsluitbeveiliging (SCP).Overtemperatuurbeveiliging (OTP).Pin beschrijving:VI: Ingang positief (+).GND: Ingang en uitgang negatief (GND / -).VO: Uitgang positief (+).Uitgang 12V:Ingangsspanning: DC 2.6 ~ 6V, uitgang: DC 12V ± 3%.Maximale output: 12V / 500mA (zie onderstaande tabel voor meer informatie).
| Ingangsspanning | Invoerstroom | Uitgangsspanning | Uitgangsstroom |
| 3V | 0.70A | 12V | 0.15A |
| 3.3V | 1.20A | 12V | 0.28A |
| 3.7V | 1.25A | 12V | 0.34A |
| 4.2V | 1.25A | 12V | 0.39A |
| 4.5V | 1.25A | 12V | 0.42A |
| 5V | 1.30A | 12V | 0.50A |
Toepassingen:Batterijgevoede , camera/ of – RS485 voor :Dit is een DC-DC spanningsomvormermodule. Let op bij gebruik:1. De ingangsspanning mag niet hoger zijn dan het maximale invoerbereik.2. Het uitgangsvermogen mag gedurende langere tijd niet hoger zijn dan de maximale belasting.3. Het ingangsvermogen moet groter zijn dan het uitgangsvermogen, vanwege het stroomverbruik van de module bevat:10 x 6W mini 3-5V naar 12V boost voltage regulator module.
