Description
Specificaties:
- Continue ontlaadstroom: 14A
- Onmiddellijke ontlaadstroom: 22A
- Laadspanning: 25.2V
- Laadstroom: 25A (maximaal)
- Overlaad detectiespanning: 4,28 ± 0,05 V (enkele cel)
- Vertraging tegen overbelasting: 0.5S
- Overlaad vrijgavespanning: 4,28 ± 0,05 V (enkele cel)
- Over-ontlading detectiespanning: 2,55 ± 0,08 V
- Over-ontlading detectie vertraging: 0.1S
- Over lossingsspanning: 2.90 ± 0.1V
- Overstroom detectiespanning: 150mV
- Overstroom detectie vertraging: 10mS
- Overstroombeveiligingsstroom: 75 ± 5A
- Vrijgavebeveiliging overstroombeveiliging: ontkoppel de belasting
- Kortsluitbeveiliging: externe belasting kortsluiting
- Detectie vertraging kortsluiting: 250µS
- Vrijgave van kortsluitbeveiliging: ontkoppel de belasting
- Interne weerstand hoofdcircuitgeleiding: ≤20MΩ
- Werkende stroom: ≤30µA
- Slaapstroom (stroom over ontlading): ≤20µA
- Werktemperatuur: -20 ~ +80 °C
Kenmerken:
- 6 strings (voor 6 18650 batterijen of lithiumbatterijen in serie)
- 21.6V (nominale spanning van polymeerbatterij)
- 22.2V (nominale spanning van 18650 of 3,7 V lithiumbatterij)
- 25.2V (spanning nadat de lithiumbatterij volledig is opgeladen)
- Ontlading 22A (verwijst naar de bovenste limiet van de ontlaadstroomlimiet)
Voorzorgsmaatregelen:
- Deze batterijbeschermingskaart is niet geschikt voor lithium-ijzerfosfaatbatterijen, xenonlampen, handboorbatterijen, elektrische visbatterijen, elektrische fietsbatterijen, babyautobatterijen, 550 of meer power motoren, 1W fisheye LED-lampen. Klanten die in de bovenstaande combinatie kopen, moeten letten op de compatibiliteit met andere producten.
- Voor ontladingsproducten boven 3A moet de ontladingssnelheid van de batterij meer zijn dan 3C. Bijvoorbeeld: een 1C batterij met 2000 mAh capaciteit heeft een werkstroom van 2A, terwijl een 3C batterij met dezelfde capaciteit een werkstroom van 6A heeft. Bij gebruik kan de batterij warm worden of niet geschikt zijn. Langdurig gebruik kan de batterij beschadigen.
- Na het aansluiten van de bedrading moet u eerst opladen om uitvoer te hebben.
- Bij het in serie aansluiten van 6 sets batterijen, zorg ervoor dat de spanning van elke set batterijen gelijk is. Als ze verschillen, vul dan elke set afzonderlijk en gebruik ze in serie. Tijdens de ontladingstest is de batterij met de snelste spanningsval de slechte batterij.
- Mix geen goede en slechte batterijen! Hoe dichter de interne weerstand van de 6-cel batterij is, hoe beter!
Verbindingsdiagram:

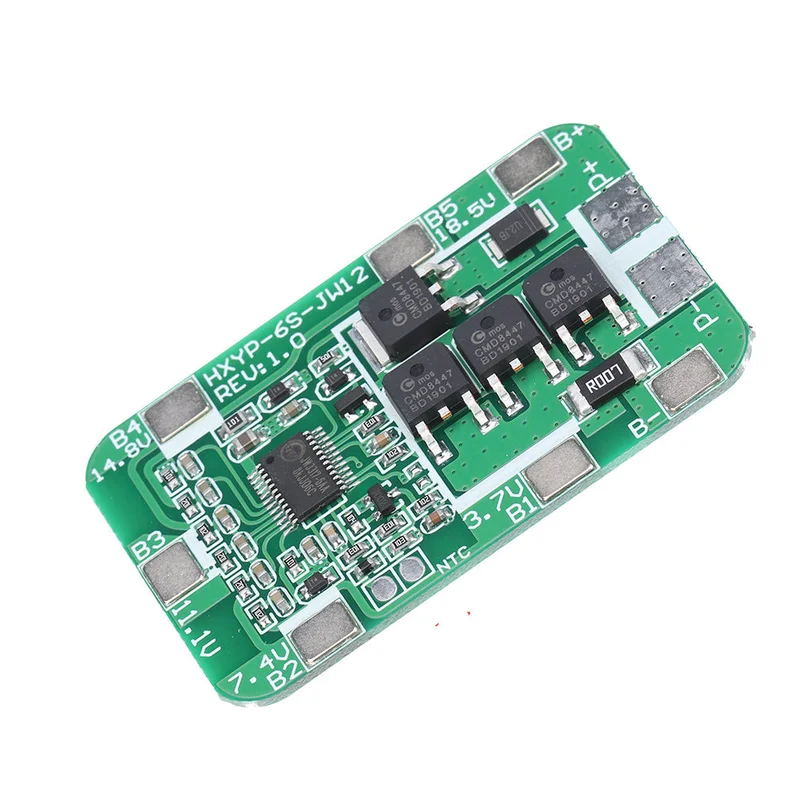

Volg strikt de schemabedrading: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2V (B+). Voorkom opzettelijke kortsluiting!
Pakket inbegrepen:
- 10 x 6S 14A 22.2V 18650 batterijbeschermingsbord
