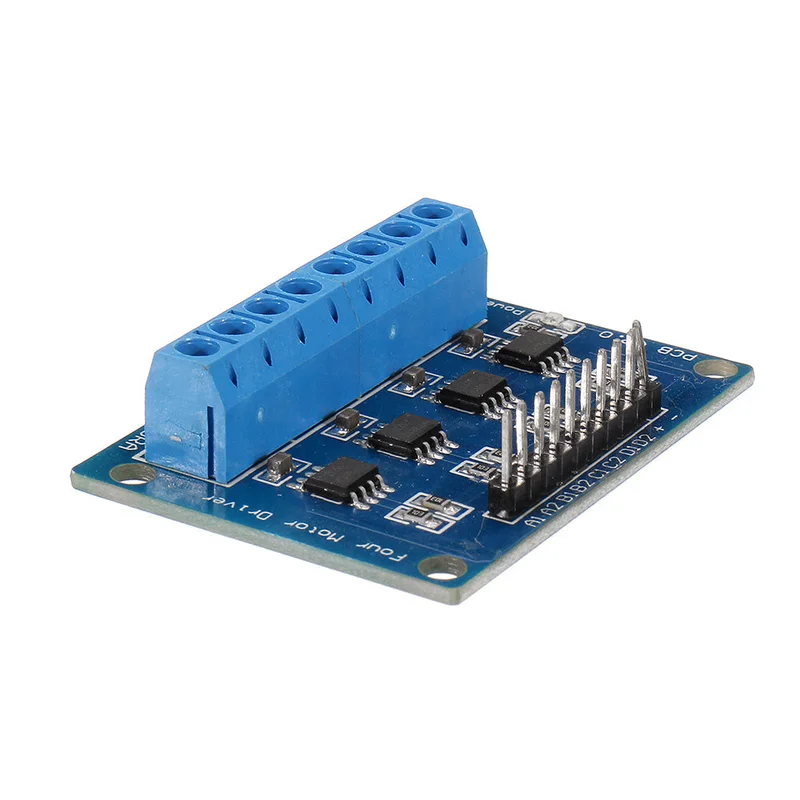

10 Stuks 4-kanaals H-brug DC stappenmotor driver module-Snelle verzending

Description

Kenmerken:Deze motoraandrijfmodule is uitgerust met vier 4 DC-motoren aansturen of twee 4-draads 2-fasen :Voedingsspanning module: 2.5-12VGeschikt voor motoren met een bedrijfsspanning van 2.5V-12VMaximale bedrijfsstroom: 0.8AAfmetingen: 49 mm x 36 mmKleur: blauwInterface beschrijving:[10P zwarte gebogen pin instructies]1 A1 externe MCU IO-poort2 A2 externe MCU IO-poort3 B1 externe MCU IO-poort4 B2 externe MCU IO-poort5 C1 externe MCU IO-poort6 C2 externe MCU IO-poort7 D1 externe MCU IO-poort8 D2 externe MCU IO-poort9 + externe 2.5V-12V spanning10 – Externe GND[8P PCB-klemblokbeschrijving]1 MOTORA is verbonden met de DC-motor met 2 pennen, geen richting2 MOTORB is verbonden met de DC-motor met 2 pennen, geen richting3 MOTORC verbindt de DC-motor met 2 pennen, geen richting4 MOTORD verbindt de DC-motor met 2 pennen, geen richtingGebruiksaanwijzing:Schakel VCC in, de stroomindicator van de GND-module gaat aanA1 hoog niveau, A2 laag niveau: MOTORA draait vooruit;A1 laag niveau, A2 hoog niveau: MOTORA draait achteruit;B1 hoog niveau, B2 laag niveau: MOTORB draait vooruit;B1 laag niveau, B2 hoog niveau: MOTORB draait achteruit;C1 hoog niveau, C2 laag niveau: MOTORC draait vooruit;C1 laag niveau, C2 hoog niveau: MOTORC draait achteruit;D1 hoog niveau, D2 laag niveau: MOTORD draait vooruit;D1 laag niveau, D2 hoog niveau: MOTORD draait achteruit;Pakket bevat:10 x 4-kanaals DC stappenmotor driver controller printplaat
