Description
Kenmerken:

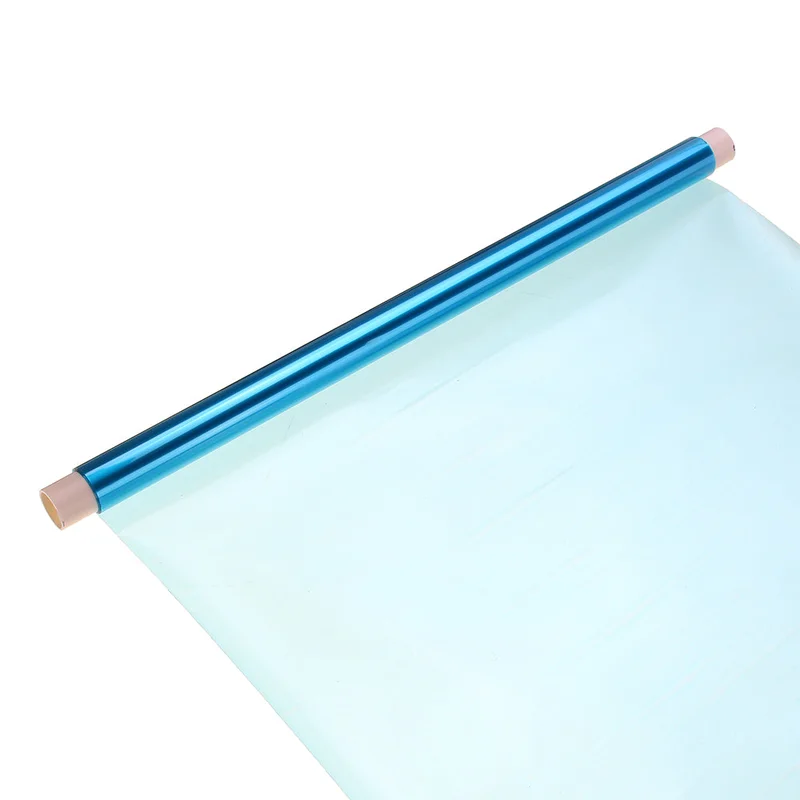

Universeel toepasbaar bij het produceren van printplaten. Bevestig de film op het PCB-oppervlak om het lichtgevoelig te maken.
Geschikt voor galvaniseren, gatafdekking en etsen.
Uitstekende dekking voor grote gaten.
Hoge resolutie.
Groot aanpassingsvermogen voor verschillende materialen.
Duurzaam in een pH-omgeving van 8,0-8,5.
1.5 mil droge film dekt volledig een gat van 0.25 inch hoogte.
Geschikt voor gebruik in gangbare platingbaden, zonder rimpels of kleurafwijkingen.
Specificaties:
Breedte: ca. 30 cm
Lengte: ca. 100 cm
Operationele stappen:
1. Verwijder de beschermlaag.
2. Reinig het oppervlak en bevestig de film voorzichtig, zorg ervoor dat deze vlak ligt en geen luchtbellen bevat.
3. Strijk de film lichtjes aan om deze te fixeren.
4. Druk de PCB-film af voor precisie, of gebruik in plaats daarvan perkamentpapier.
5. Plaats het afgedrukte patroon op het lichtgevoelige bord voor belichting. De droge film verandert van lichtblauw naar diepblauw.
6. Ontwikkel: verwijder de andere film en plaats deze in ontwikkelaarswater. Veeg het bord tijdens het ontwikkelen. (1 deel ontwikkelaarswater op 100 delen water)
7. Ets het bord.
8. Verwijder de film na het etsen. Laat het bord enkele minuten in een oplossing van water. (1 deel ontkistingswater op 60/70 delen water)
Pakketinhoud:
